Ultraschall-Durchfluss messer gegen elektro magnetisches Durchfluss messgerät: Was ist besser für Wasser und Abwasser?

Die Wahl zwischen einem Ultraschall-und einem elektro magnetischen Durchfluss messer ist nicht einfach eine Frage, welche Technologie weiter fort geschritten ist. Die richtige Wahl hängt von der Flüssigkeit, dem Rohr, den Installation bedingungen, dem Messziel und der Wartungs strategie ab. Für Prozess ingenieure, Wasser-und Abwasser betreiber, OEMs, System integratoren, Distributoren und Industrie käufer sollte der Vergleich eher mit der Anwendung als mit dem Instrumenten namen beginnen.

Ultraschall-Durchfluss messer verwenden Schallwellen, um die Strömungs geschwindigkeit zu bestimmen. Elektro magnetische Durchfluss messer messen leitfähige Flüssigkeiten, indem sie ein Magnetfeld über das Strömungs rohr anlegen und die Spannung erfassen, die erzeugt wird, wenn sich die Flüssigkeit durch das Strömungs rohr bewegt.

Funktions weise von Ultraschall-und elektro magnetischen Durchfluss messgeräten

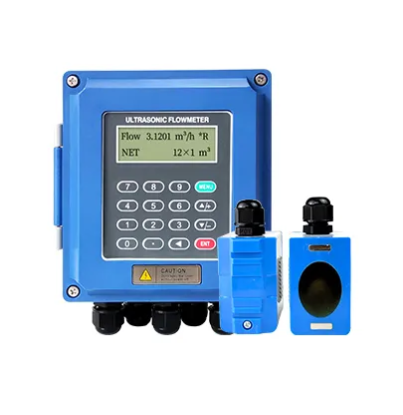

Ein Ultraschall-Durchfluss messer sendet akustische Signale durch die Flüssigkeit und vergleicht die Laufzeit von sich bewegenden Signalen mit und gegen den Fluss. Klemm sensoren sind außerhalb des Rohrs montiert und ermöglichen die Messung, ohne die Leitung zu schneiden oder die Flüssigkeit zu berühren. Inline-Ultraschall messgeräte sind ebenfalls verfügbar.

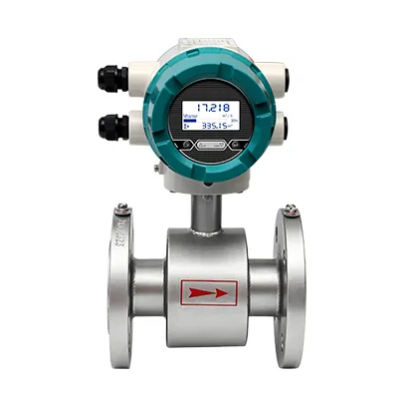

Ein elektro magnetischer Durchfluss messer, oft als Magmeter bezeichnet, verwendet das Faraday sche Gesetz der elektro magnetischen Induktion. Wenn eine leitfähige Flüssigkeit durch das Magnetfeld im Sensor gelangt, erfassen Elektroden eine Spannung, die mit der Flüssigkeits geschwindigkeit zusammen hängt. Das ungehinderte Messrohr erzeugt normaler weise nur einen geringen zusätzlichen Druckverlust und enthält keine beweglichen Messteile.

Schlüssel unterschiede in Medien kompatibilität und Installation

Die erste Auswahl frage ist, ob die Flüssigkeit elektrisch leitfähig ist. Elektro magnetische Durchfluss messer sind für leitfähige Flüssigkeiten wie Wasser, Abwasser, Säuren, Alkalien und viele Aufschlämmungen ausgelegt. Sie sind im Allgemeinen ungeeignet für Gase, Dampf, Kohlen wasserstoffe und Flüssigkeiten unterhalb der vom Modell angegebenen Mindest leitfähig keit.

Die Ultraschall technologie ist nicht durch die elektrische Leitfähig keit begrenzt. Es kann für leitfähige oder nicht leitende Flüssigkeiten in Betracht gezogen werden, wenn die Flüssigkeit und das Rohr das Signal effektiv übertragen. Die Laufzeit messung ist normaler weise am besten, wenn die Flüssigkeit einigermaßen sauber ist. Übermäßige Blasen, schwebende Feststoffe, starke Rohrs alierung, schlechter Liner zustand oder falsche Rohr daten können die Signal qualität verringern.

Die Installation ist ein weiterer großer Unterschied. Ein Klemm-Ultraschall messgerät kann außerhalb eines vorhandenen Rohrs angebracht werden, was es für Nachrüst projekte, vorübergehende Tests, Energie audits und große Pipelines attraktiv macht. oder Orte, an denen das Herunter fahren des Prozesses schwierig wäre. Ein elektro magnetischer Messgerät ist normaler weise inline installiert und erfordert geplante Rohr arbeiten.

Beide Technologien erfordern noch eine korrekte Installation. Die Ultraschall leistung hängt von Rohr durchmesser, Wandstärke, Material, Auskleidung, Sensor abstand und Kupplung ab. Elektro magnetische Zähler erfordern ein volles Rohr, eine geeignete Erdung, kompatible Auskleidung und Elektroden materialien und die Installation gemäß den Empfehlungen des Herstellers.

Vergleich mit Ultraschall und elektro magnetischem Durchfluss messer

Diese Tabelle ist eher ein Ausgangs punkt als ein Ersatz für die Anwendung Überprüfung. Unterschied liche Ultraschall methoden und Zähler konstruktionen weisen unterschied liche Betriebs grenzen auf, während die Mindest anforderungen an die Leitfähig keit bei Modellen mit elektro magnetischen Durchfluss messgeräten variieren können.

Wenn ein Ultraschall-Durchfluss messer die bessere Wahl ist

Ein Ultraschall-Durchfluss messer ist oft praktisch, wenn die Pipeline nicht geöffnet werden kann, der Prozess muss online bleiben, oder der Käufer benötigt eine tragbare Messung. Klemm systeme können auch dort nützlich sein, wo ein direkter Kontakt mit der Flüssigkeit unerwünscht ist. Voraus gesetzt, das Rohr und die Flüssigkeit sind für die Ultraschall übertragung geeignet.

Typische Situationen sind:

• Nachrüstung einer bestehenden Wasser leitung ohne Schneiden des Rohrs

• Vermessung mehrerer Standorte mit einem tragbaren Messgerät

• Kontrolle der Pumpe oder Verteilung-Netzwerk leistung

• Messung großer Rohre, bei denen eine externe Installation bevorzugt wird

• Durchführung einer vorübergehen den Verifizierung oder Fehler behebung

Das Haupt risiko besteht darin, dass die Klemm installation zuverlässig ist messung in jeder Pipeline. Rohr zustand, Flüssigkeits zusammensetzung, Blasen, Feststoffe und Sensor platzierung müssen noch vor der Auswahl überprüft werden.

Wenn ein elektro magnetischer Durchfluss messer die bessere Wahl ist

Ein elektro magnetischer Durchfluss messer wird häufig zur dauerhaften Messung leitfähiger Flüssigkeiten in der Wasser aufbereitung, Abwasser und chemischen Verarbeitung bevorzugt. Umgang mit, Dosierung und industrielle Versorgungs systeme mit Gülle.

Es ist besonders nützlich, wenn die Flüssigkeit suspendierte Feststoffe enthält oder wenn die Anwendung ein ungehindertes Messrohr ohne rotierende Komponenten erfordert. Liner-und Elektroden materialien sollten entsprechend den chemischen und Temperatur bedingungen des Prozesses ausgewählt werden.

Typische Situationen sind:

• Kontinuierliche Zufluss-oder Abwasser überwachung

• Messung des leitfähigen chemischen Durchflusses

• Abwasser-und Schlamm leitungen

• Abfüllen oder Chargen von leitfähigen Flüssigkeiten

• Permanente Integration mit einem Prozess steuerungs system

Die Leitfähig keit muss vor der Auswahl bestätigt werden. Das Rohr sollte voll bleiben, und die Installation sollte eine starke Luft mitnahme, Leerrohr bedingungen und ungeeignete Erdung vermeiden.

So wählen Sie die richtige Technologie aus

Ein zuverlässiger Auswahl prozess sollte überprüft werden:

• Flüssigkeits name, Leitfähig keit, Feststoffe, Blasen, Viskosität und Ätz barkeit

• Rohr größe, Material, wandstärke, Auskleidung und aktueller Zustand

• Minimum, normal, und maximale Durchfluss raten

• Prozess druck und Temperatur

• Erforderliche Genauigkeit und Wiederholbar keit

• Verfügbarer Installation sraum und Rohr zugang

• Ob die Leitung angehalten und geändert werden kann

• Ausgabe, kommunikation, Macht, Und Kontroll anforderungen

• Ob die Messung temporär oder dauerhaft

Fluid typ, Prozess bedingungen, genauigkeit sanford rungen, Rohr größe und Installation beschränkungen gehören zu den Hauptfaktoren, die bei der Auswahl einer Durchfluss messtechnik verwendet werden.

Bei sauberem Wasser in einem vorhandenen Rohr, das nicht unterbrochen werden kann, ist die Ultraschall messung mit Klammer möglicher weise der stärkere Ausgangs punkt. Zur permanenten Überwachung von leitfähigem Abwasser oder Gülle kann ein elektro magnetischer Durchfluss messer eine direktere Lösung bieten.

JUJEA unterstützt industrielle Durchfluss mess projekte über Flüssigkeits-und Gas anwendungen hinweg. Teilen Sie Ihr Medium, Ihre Rohr daten, den Durchfluss bereich, die Betriebs bedingungen und die Installation beschränkungen mit, damit die geeignete Technologie rund um den eigentlichen Prozess ausgewertet werden kann.

Häufig gestellte Fragen zu Ultraschall-und elektro magnetischen Durchfluss messern

Was ist der Haupt unterschied zwischen einem Ultraschall-und einem elektro magnetischen Durchfluss messer?

Ein Ultraschall-Durchfluss messer verwendet akustische Signale, um die Flüssigkeits geschwindigkeit zu bestimmen. Ein elektro magnetischer Durchfluss messer verwendet eine elektro magnetische Induktion und benötigt daher die gemessene Flüssigkeit, um die Leitfähig keits anforderungen des ausgewählten Messgeräts zu erfüllen.

Kann ein Ultraschall-Durchfluss messer Abwasser messen?

Es kann geeignet sein, aber das Ergebnis hängt von der Messmethode, dem Flüssigkeits zustand, den Schwebe feststoffen, Blasen, dem Rohr material, der Rohr auskleidung und der Signal qualität ab. Der vollständige Antrag sollte vor der Auswahl eines Ultraschall messgeräts überprüft werden.

Kann ein elektro magnetischer Durchfluss messer sauberes Wasser messen?

Ja. Elektro magnetische Durchfluss messer können sauberes Wasser messen, wenn die Flüssigkeit die Mindest leitfähig keits anforderung des Messgeräts erfüllt und das Messrohr während des Betriebs voll bleibt.

Welcher Durchfluss messer ist einfacher zu installieren?

Ein Klemm-Ultraschall-Durchfluss messer ist normaler weise einfacher nachzurüsten, da seine Sensoren außerhalb des Rohrs installiert sind, ohne in die Rohrleitung zu schneiden. Ein elektro magnetischer Durchfluss messer ist normaler weise inline installiert und erfordert eine Rohr modifikation oder eine geplante Installation.

Welche Technologie eignet sich besser für Abwasser und Gülle?

Elektro magnetische Durchfluss messer werden üblicher weise für leitfähiges Abwasser, Schlamm und Aufschlämmung in Betracht gezogen, da das Messrohr keine beweglichen Messteile aufweist und Flüssigkeiten aufnehmen kann, die Schwebstoffe enthalten. Die endgültige Eignung hängt immer noch von der ausgewählten Auskleidung, den Elektroden materialien, der Leitfähig keit, der Temperatur und den Prozess bedingungen ab.

Welche Informationen sind erforderlich, um den richtigen Durchfluss messer auszuwählen?

Geben Sie den Flüssigkeits namen, die Leitfähig keit, falls bekannt, den Rohr durchmesser, das Rohr material, die Wandstärke, die Auskleidung, den Durchfluss bereich, den Druck, die Temperatur, die Feststoffe oder die Blasen an. Erforderliche Genauigkeit, Ausgangs signal, Installation fotos und ob die Pipeline gestoppt oder modifiziert werden kann.
