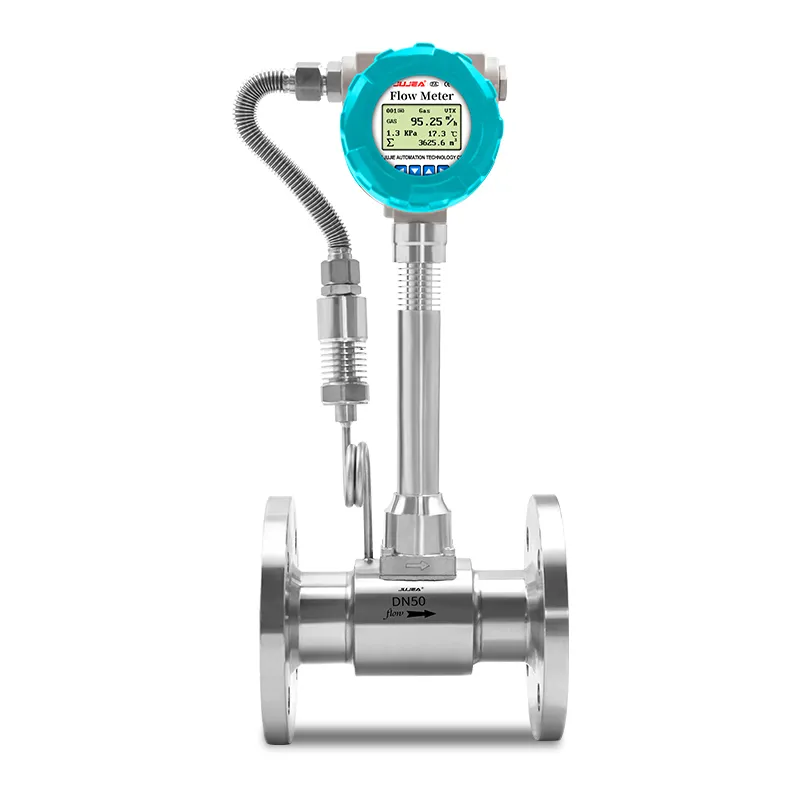

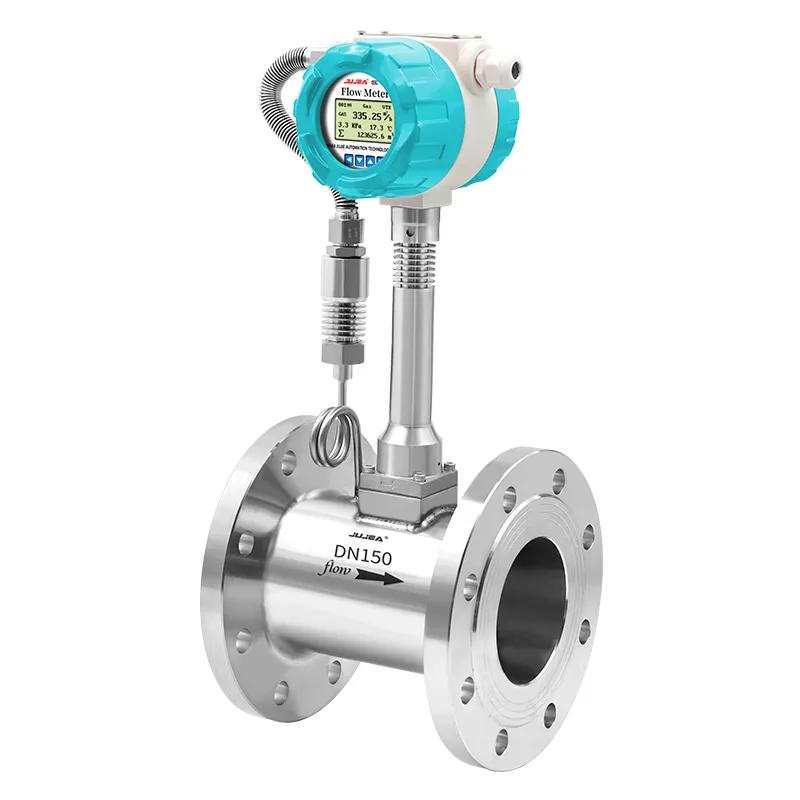

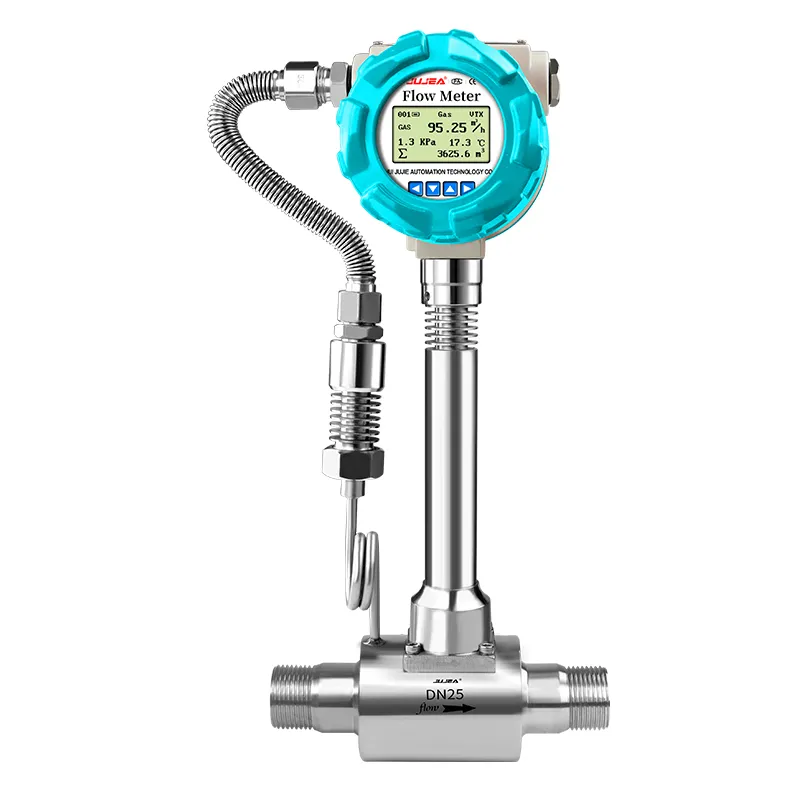

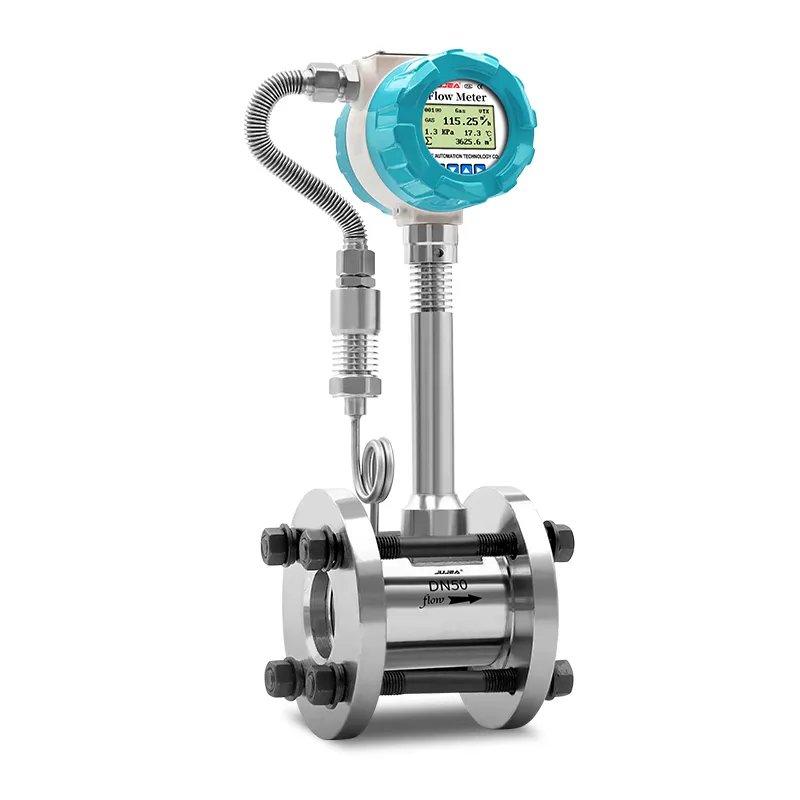

Der Vortex-Durchfluss messer wendet das Karman-Wirbel prinzip für die Druckluft messung an. Es integriert eine eingebaute Temperatur-und Druck kompensation, unterstützt die Standard volumen berechnung mit Edelstahl gehäuse und Multi-Signal-Ausgang für die Überwachung der Werks luft leitung.
eingebaute Temperatur-und Druck kompensation, direkt Ausgangs standard Nm³ Durchfluss
Voll Edelstahl benetzt Teil, keine beweglichen Teile, anti-Clogging & wartungsarm
Breites Turndown-Verhältnis bis zu 15:1, genau für winzige bis schwere Luftströmung
Optional integrierte T & P-Sonde, klemm-/Flansch-/Gewinde-Mehrfach anschlüsse
Multi-Ausgänge: 4-20mA, Puls, RS485 Modbus & HART
IP65 Schutz, exdII CT6 explosions sichere Option für gefährliche Werkstätten
DN15 ~ DN300 komplette Kaliber palette, breites Medium Temp-20 ~ 350 ° C
Lineare Korrektur funktion, niedriger Druckverlust, energie sparende Messung
| Nenn durchmesser DN | 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300... |
| Nennleistung | 1,6 MPa (für höheren Druck als 1,6 MPa, bestellung nach Vereinbarung) |
| Medium und Temperatur | Medium: Flüssigkeit, allgemeines Gas, Dampf; Temperatur: -20 ~ 250 ° C; 250 ~ 350 ° C |
| Körper material | SS304; SS316L (Bestellung nach Vereinbarung) |
| Zulässige Schwingungs beschleunigung | 0,2g |
| Genauigkeit | Klasse 1,0; klasse 1.5; Klasse 2,5 |
| Umschlag verhältnis | 1:6; 1:10; 1:20 |
| Strom versorgungs spannung | 3,6 V Lithium batterie; DC24V |
| Ausgangs signal | Puls, 4 ~ 20mA, RS485, hart-Protokoll |
| Explosions geschützte Marke | ExdII CT6 Gb |
| Schutz klasse | IP65; IP68 |
| Umwelt bedingungen | Temperatur: -20 ~ 55 ° C; Relative Luft feuchtigkeit: 5 ~ 95%; Atmosphären druck: 86 ~ 106KPa |
| Anzeige | Keine Anzeige; LCD-Anzeige |
| Elektrische Schnitts telle | M20X1.5; NPT1/2 |
