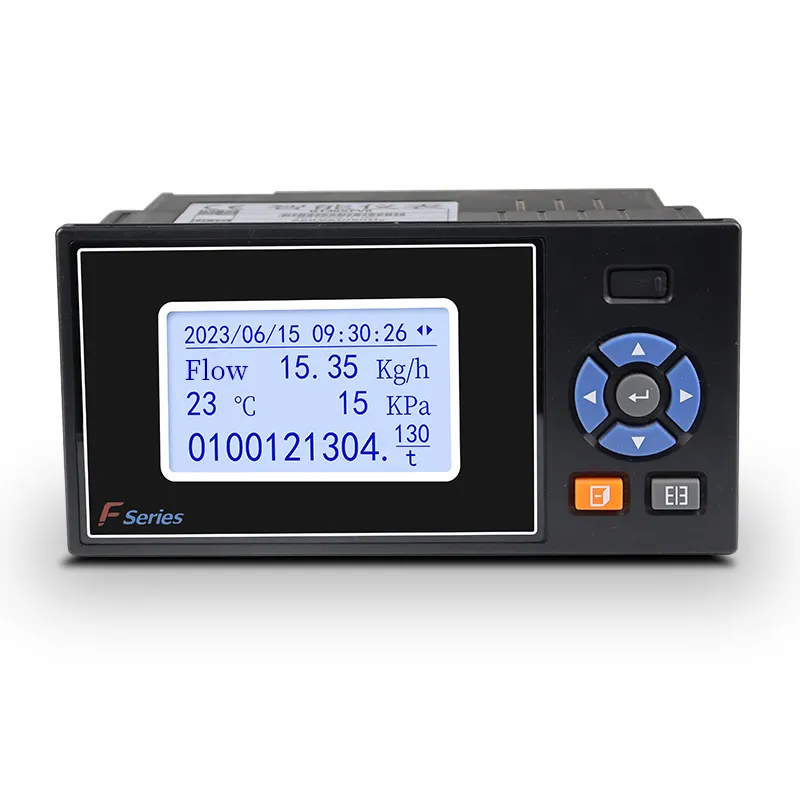

  • gt30xf flow totalizer for digital mass flow meter

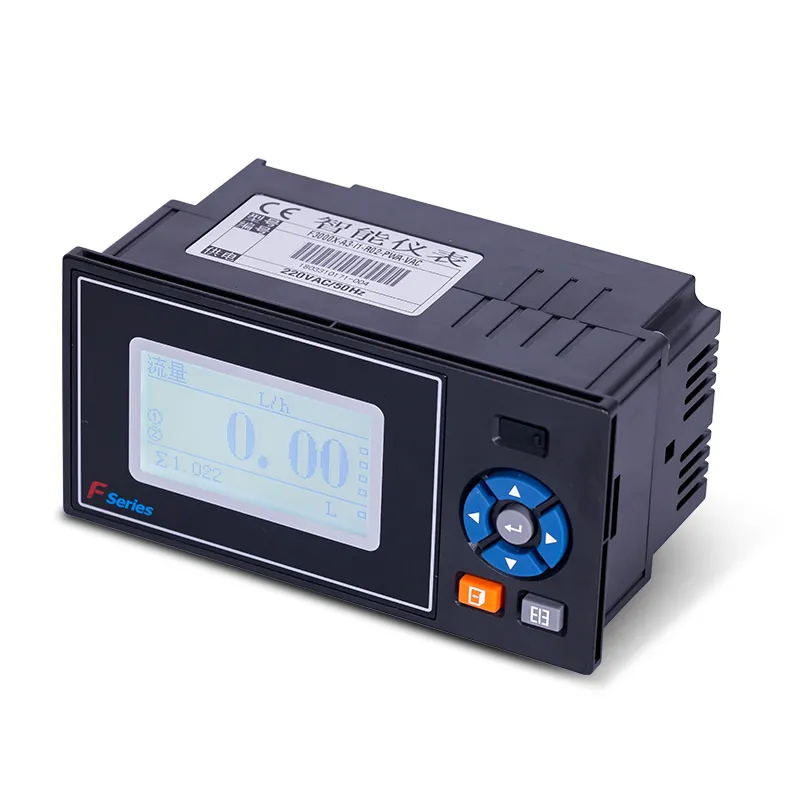

  • gt30xf flow totalizer for flow meter and controller

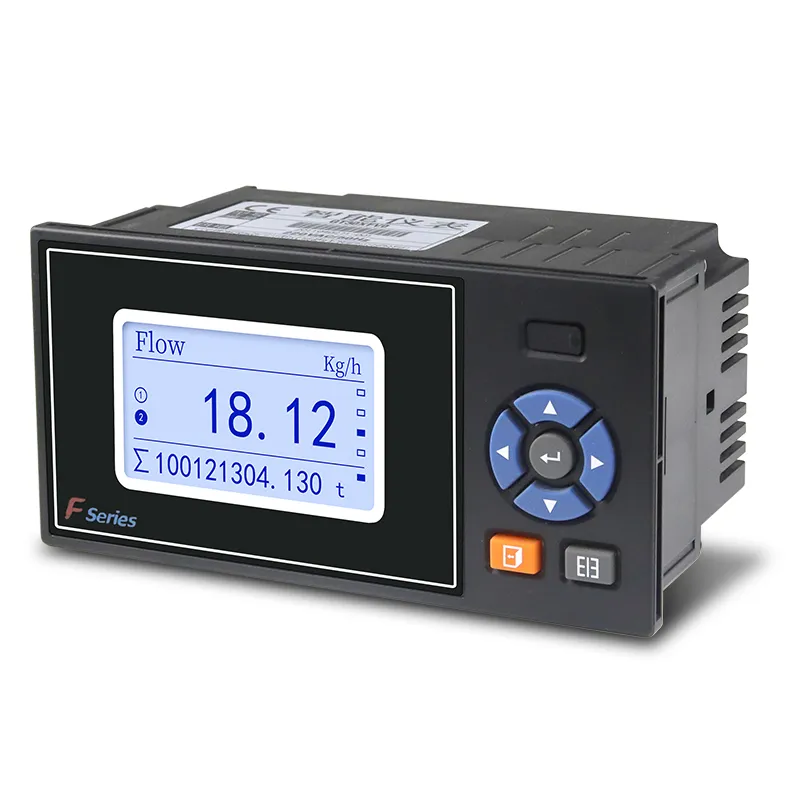

  • gt30xf flow totalizer for control and instrumentation

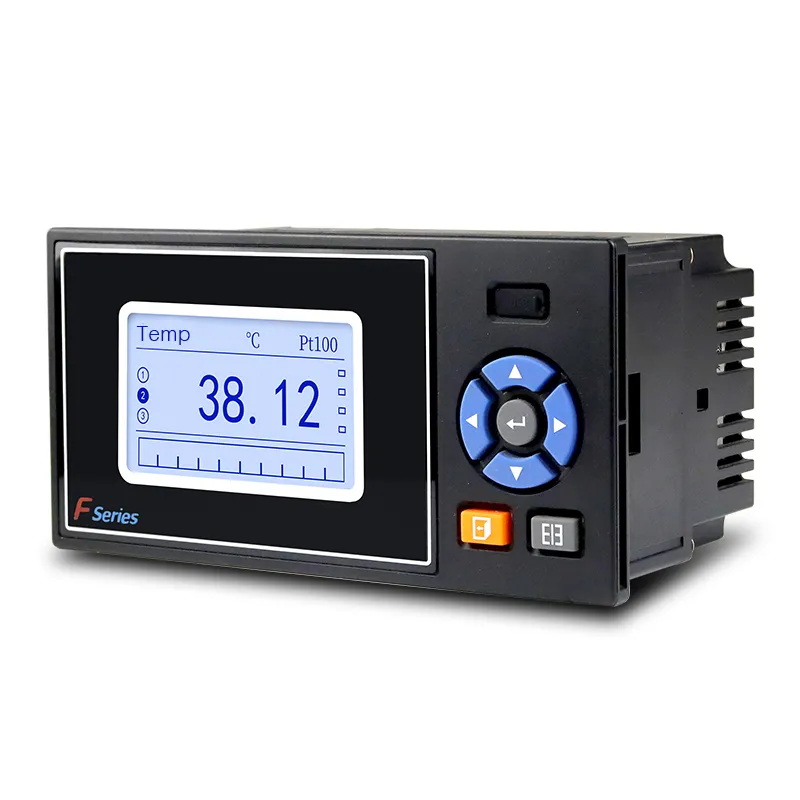

  • gt30xf flow totalizer for flow indicator controller

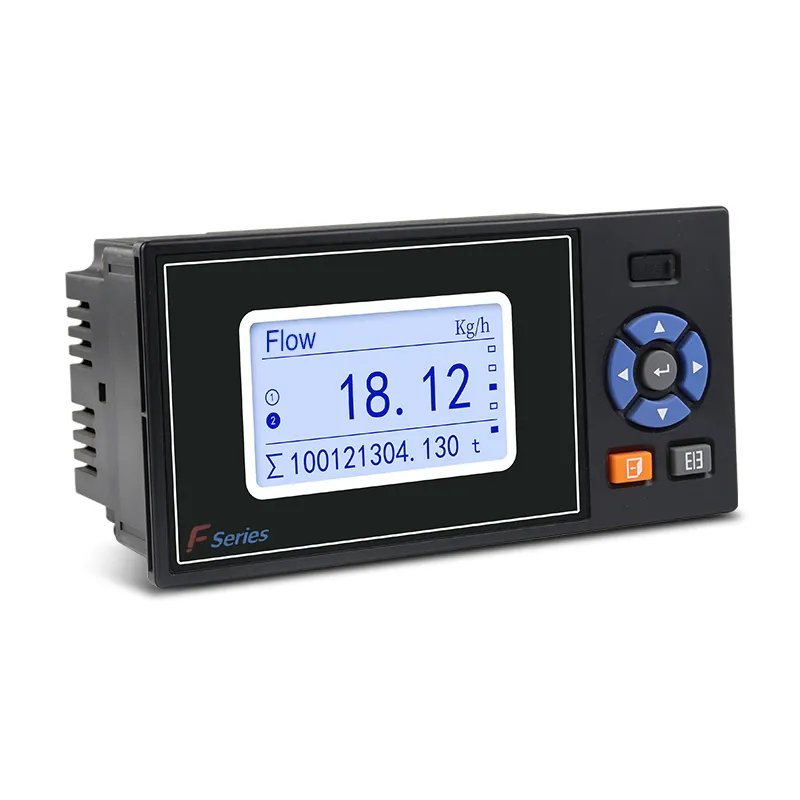

  • gt30xf flow totalizer for control instrumentation
  • gt30xf flow totalizer for digital mass flow meter
  • gt30xf flow totalizer for flow meter and controller
  • gt30xf flow totalizer for control and instrumentation
  • gt30xf flow totalizer for flow indicator controller
  • gt30xf flow totalizer for control instrumentation

GT30XF Flow Total izer

Der intelligente Durchfluss-Totalisator GT30XF verwendet einen ARM-Chip und unterstützt Puls-/4-20mA-Durchfluss-und Pt100-Temp-Signale. Es realisiert die Dampf-/Gaste mperatur druck kompensation, speichert Schicht-/Tages berichte mit RS485 Modbus für die industrielle Durchfluss messung.

Merkmale des GT30XF Flow Total izer

  • Hochleistungs-ARM-Cortex-M3 kern, ± 0,2% FS hohe Mess präzision

  • Multi-Signal-Eingang: Puls, 4-20mA Durchfluss, pt100 Temperatur-und Drucksignale

  • Profession eller Flüssigkeits kompensation algorithmus für Dampf, erdgas und allgemeines Gas

  • Eingebaute Notfall kompensation, wenn Temp/Druck-Signale den Berechnungs verlust nicht vermeiden können

  • Vollständige Daten speicherung: schicht-/Tages-/Monats-/Jahres kumulation berichte, Ausschalt protokolle

  • USB-Festplatten sicherung für den Export aller Messwerte und Konfiguration parameter

  • Mehrere kommunikation: RS485/RS232 Modbus RTU, unterstützt Timing-Druck funktion

  • Bis zu 3 Relais-Alarm ausgänge für hohen/niedrigen Durchfluss, temperatur-und Druck-Schwellen werte

  • Rohsignal-Debugging-Ansicht auf dem Bildschirm für schnelle Feld kalibrierung und Fehler behebung

  • Eingebettete Panel-Montage, weitspannungs-AC/DC-Strom versorgung für verschiedene Industriest andorte


Spezifikation von GT30XF Flow Total izer

Bildschirm 128*64 Punkt-Matrix-monochrome LCD-Anzeige (LCD)
Genauigkeit Anzeige-und Mess genauigkeit: ± 0,2% F.S.
Prozessor Hochleistungs-ARM Cortex-M3 32-Bit-RISC-Core
Eingabe funktion Durchfluss kanal Analoge Signale: 4-20mA, 0-10mA usw.;
Frequenz signal: Fr (Bereich: 0,0-5000,0 HZ, niedriger Pegel <1V, hoher Pegel ≥ 5V)
Temperatur kanal 4-20mA, 0-10mA, Pt100,
Druck kanal 4-20mA, 0-10mA, Etc.
Ausgabe funktion Verteilungs ausgang Bietet 1 Satz (F12) 12VDC und 2 Sätze (Q24, P24) 24VDC Sensor Strom versorgung, max Ausgangs strom pro Kanal 30mA
Transmission Output Unterstützt 1 Kanal des Standard-Strom übertragungs ausgangs (Quelle optional), tragfähigkeit 500Ω (Max)
Relais ausgang Unterstützt bis zu 3 Kanäle des Relais ausgangs, kontaktieren Sie die Bewertung 3A @ 250VAC/3A @ 30VDC, Kon figur ierbare Hoch-Hoch-, Hoch-, Niedrig-Niedrig-Alarme
Kommunikation schnitts telle RS232C oder RS485, unterstützt Modbus RTU-Protokoll, Baud-Rate (1200, 2400, 4800, 9600)
Report Backup und Transfer Unterstützt USB 2.0-Protokoll, unterstützt kumulative Berichts übertragung über U-Disk von 1G auf 32G
Netzteil Standard 220VAC/50HZ Wechselstrom versorgung, unterstützt 24VDC oder 12VDC DC Netzteil (Bitte bei Bestellung für Gleichstrom versorgung angeben)
Arbeits umgebung Betriebs temperatur: 0 ~ 50 ° c (Vermeiden Sie direktes Sonnenlicht)
Betriebs feuchtigkeit: 0 ~ 85% R.H (Keine Kondensation)
Höhe:<2000 Meter
Instrument Nettogewicht ≤ 1,0 kg
Sprache Chinesisch und Englisch zweisprachig


Diagramm des GT30XF Flow Total izer

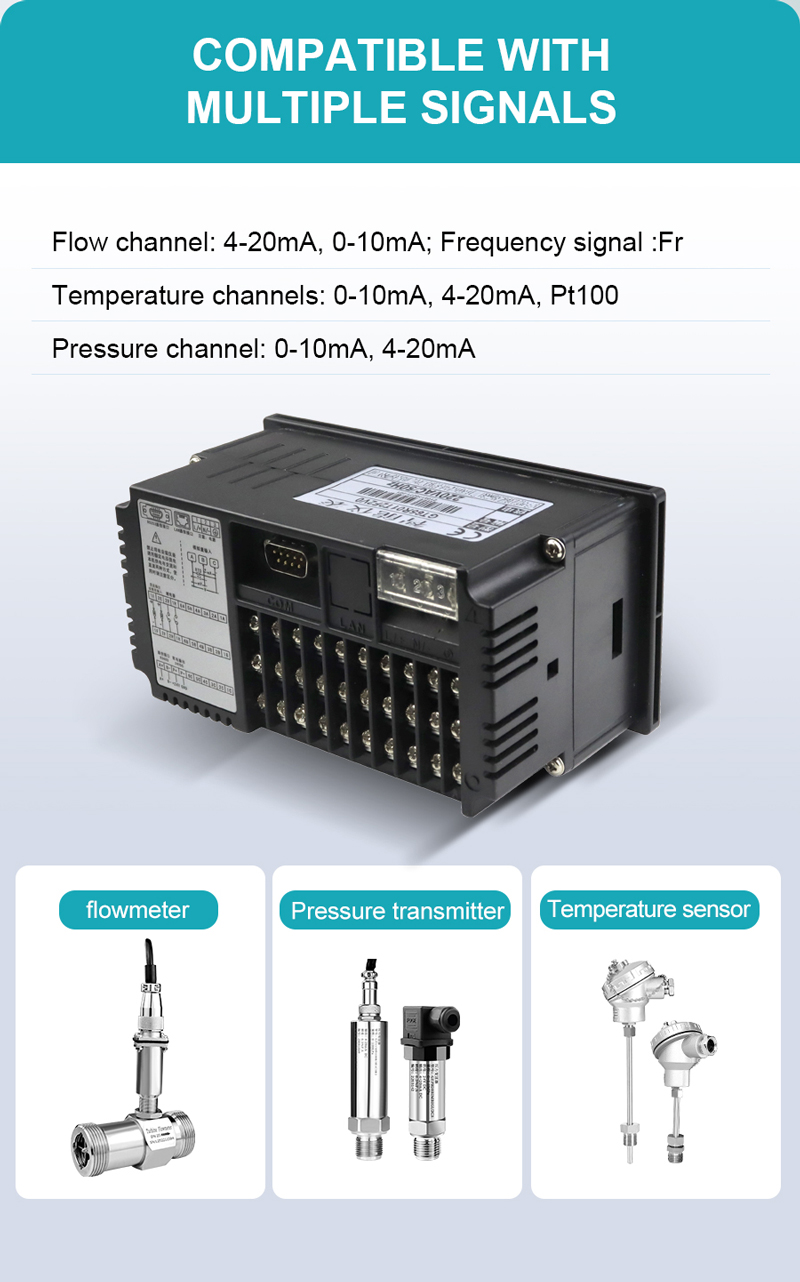

GT30XF Flow Totalizer for Industrial Instrumentation and Control

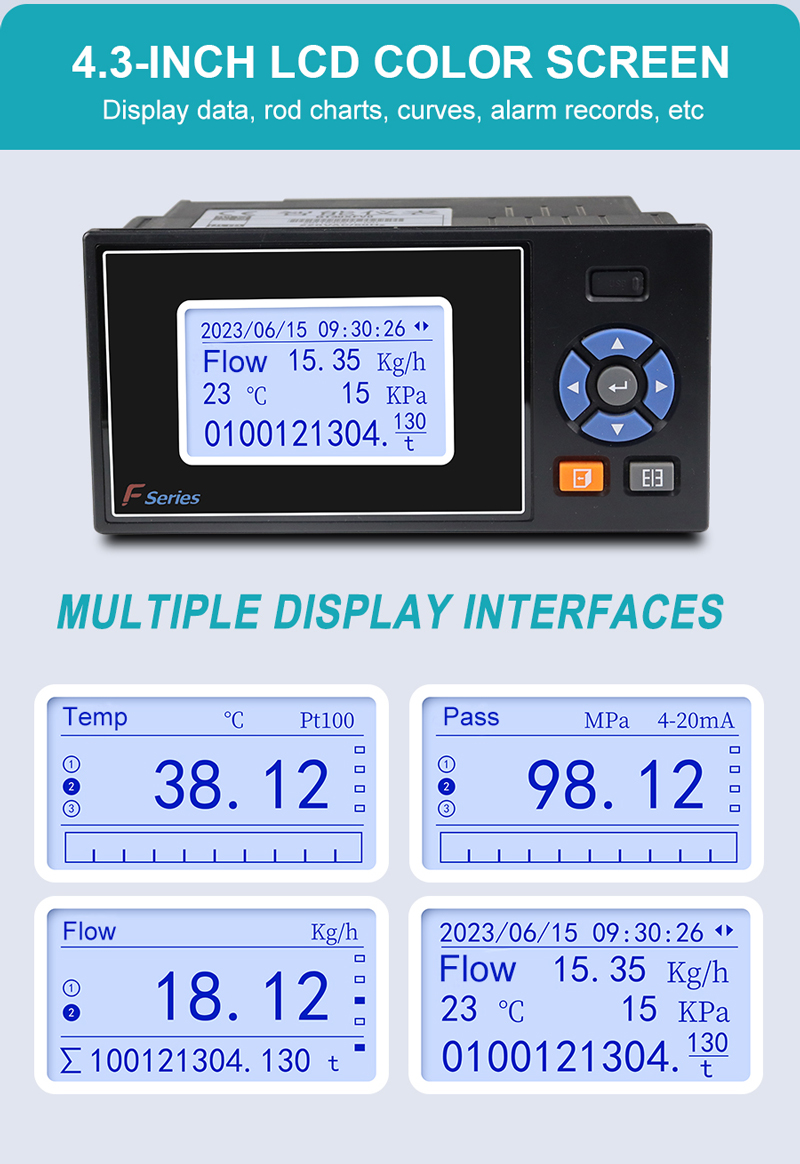

GT30XF Flow Totalizer for Instrumentation and Process Control
