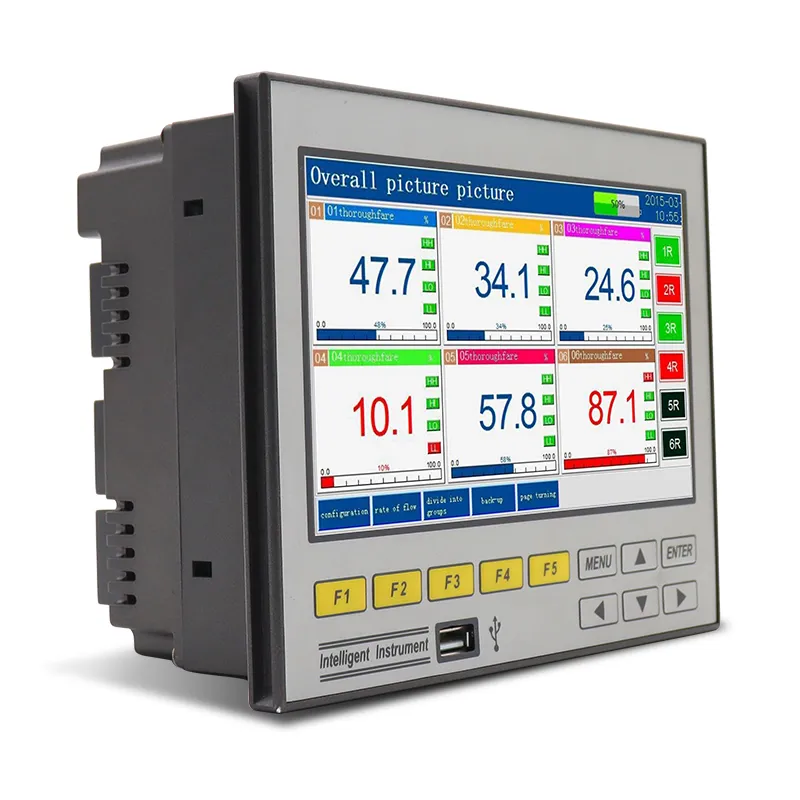

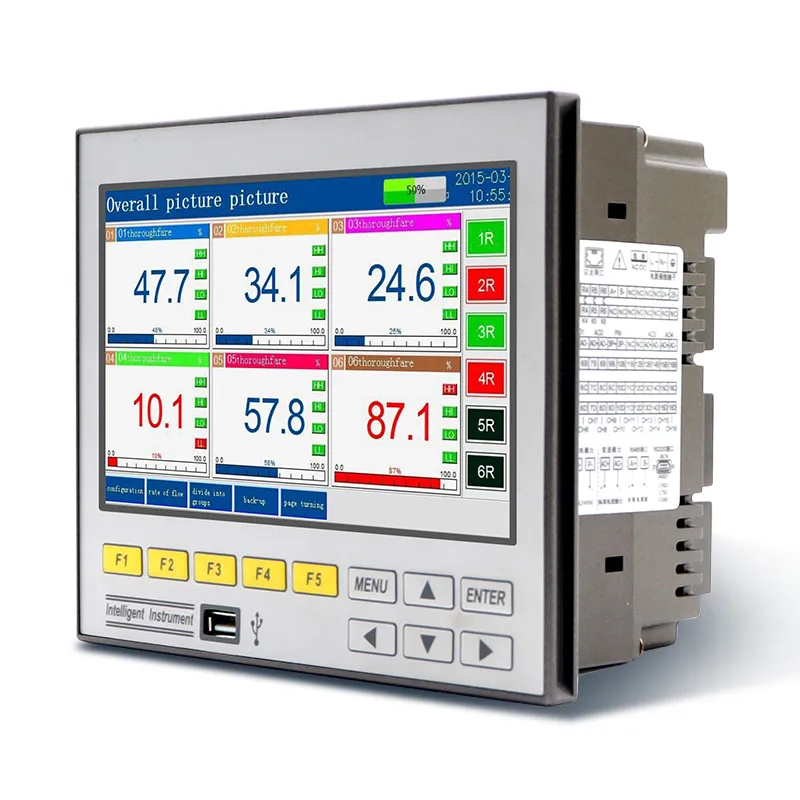

GT71R Datenlogger

Der ultra dünne papier lose Breitbild recorder GT71R rüstet 7-Zoll-Farb-LCD aus, max. 16 universal isolierte Kanäle, optionale Touch-, Druck-und PID-Steuerung, duale RS232/485-Kommunikation, unterstützt USB-Offline-Daten sicherung für die industrielle Überwachung.

Merkmale des GT71R-Datenloggers

ultra dünnes Gehäuse design mit 7-Zoll-Eital-Farben-LCD, optionale Touch-Bedienung, standard-Physikalische Funktions tasten für einfache Bedienung
Max 16 vollständig isolierte universelle analoge Eingänge, kompatibel mit TC, Pt100, 4-20mA, spannungs-und Frequenz impuls signale
Reichhaltige optionale Funktionen: Mikro-Timing-Druck, PID-Regelung, Ethernet-Kommunikation, Externe DC-Strom versorgung
Mehrere Ausgangs konfigurationen: bis zu 6 Relais-Alarm kontakte, 4-Kanal 4-20mA Neu übertragung, dual 24VDC Sensor Strom versorgung
Dual Serial Kommunikation (RS232 RS485), unterstützt Modbus RTU, kompatibel mit PC und Mikro drucker gleichzeitig
Flash-Speicher mit großer Kapazität, kompletter Ausschalt schutz für Parameter und historische Aufzeichnungen, Hardware-Uhr mit niedriger Drift
Unterstützt USB-Disk Offline-Daten export und Firmware-Upgrade, kompatibel mit 1G ~ 32G industrieller U-Scheibe
eingebauter profession eller Durchfluss berechnung, Temperatur-und Druck kompensation für Dampf, erdgas-und Flüssigkeits fluss akkumulation

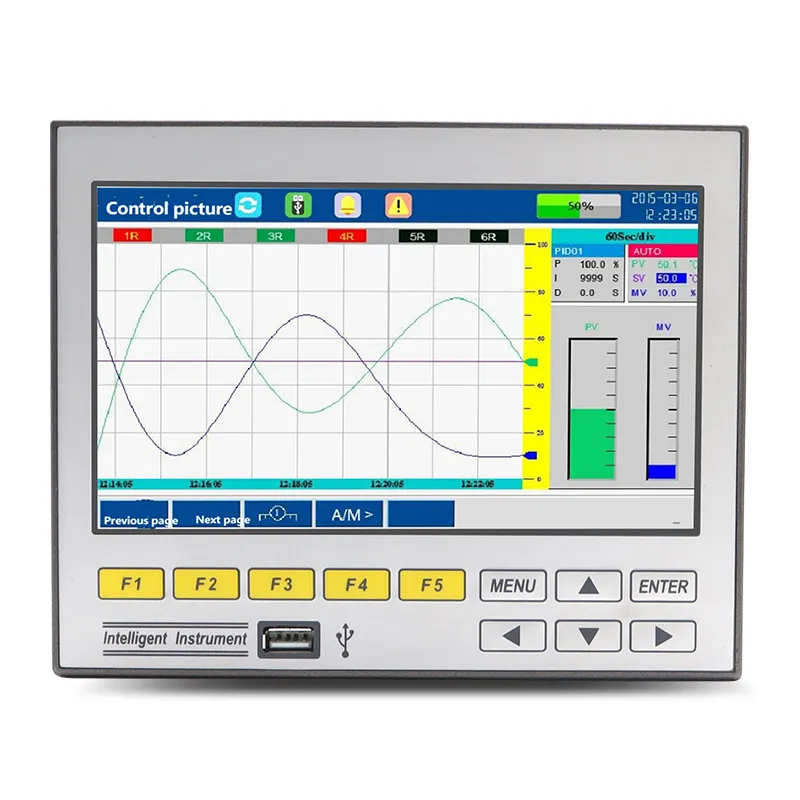

Mehrere Anzeige modi: digitale Tabelle, Balken diagramm, Echtzeit-und historische Kurve, unabhängiger PID-Kontroll bildschirm
Standard 138 × 138mm Panel Ausschnitt, breite AC/DC Dual-Strom versorgung, stabil für raue Industrie umgebungen
mehrstufige Passwort autorität verwaltung, separate Operator-und Admini strator berechtigungen zur Verhinderung von Parameter manipulationen

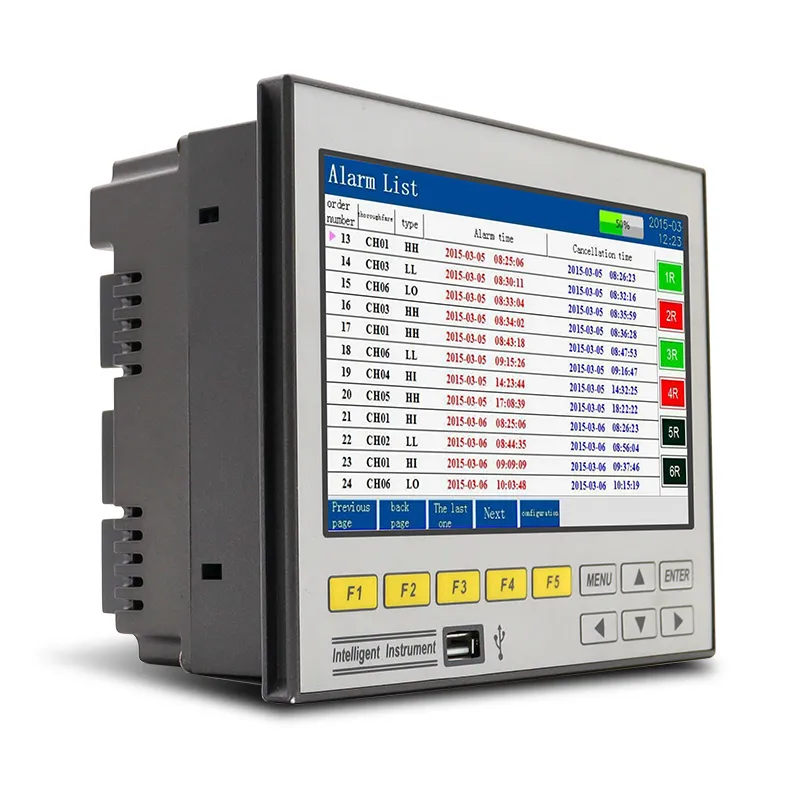

Vollständiger Log-Speicher: Alarm-Datensätze, ausschalt protokolle und Betriebs aufzeichnungen können abgefragt und gedruckt werden

Spezifikation des GT71R-Datenloggers

Anzeige	7 Zoll True-Color TFT LCD (800*480 Punkte) Echtzeit anzeige: ± 0,2% F.S.; Rückruf genauigkeit: ± 0,2% F.S.
Prozessor	Hochleistungs-ARM Cortex-M3 32-Bit-RISC-Kern, realisiert Mehrkanal-Signaler fassung, Aufnahme, anzeige-und Mehrkanal-Alarm
Speicher modul	Parallel-NAND-FLASH-Speicherchip mit großer Kapazität speichert historische Daten, der serielle FRAM-Speicherchip wird verwendet, um Schlüssel informationen wie System konfiguration parameter

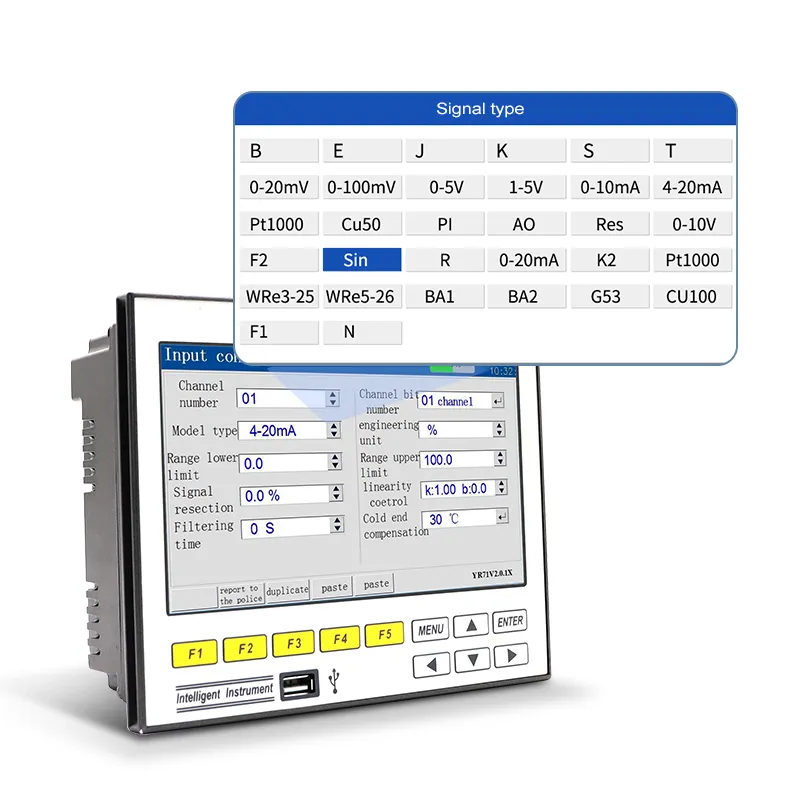

Eingangs funktion	Eingangs spezifikation zu speichern: voll isolierter Universal input, Max. 16 Kanal analoger Eingang
	Spannungs eingang: 0-5V, 1-5V, 0-20mV, 0-100mV
	Aktueller Eingang: 0-10mA, 4-20mA, 0-20mA
	Widerstands eingang: res (0 ~ 400Ω)
	Thermischer Widerstand: PT100, Cu50, G53, Cu100, BA1, BA2 (3-Draht-Widerstandsbilanz erforderlich, blei widerstand <10Ω)
	Thermo element: S, B, K, T, R, E, N, J
	Strahlungs pyrometer: F1, F2
	Wolfram rhenium: WRe3-25, WRe5-26; Andere Signale in gänge sind auf Anfrage erhältlich (e.g. D1/P1)
Ausgangs funktion	Verteilungs ausgang: Unterstützt 3 Gruppen von Sender isolierte Verteilung + 24VDC, jede Gruppen verteilung ≤ 60mA, unterstützt 12VDC, 5VDC Verteilung
	Übertragungs ausgang: Unterstützt 4-Kanal-Standard-4-20mA Übertragungs ausgang
	Bequem für die Erfassung durch Display-Instrumente oder DCS/PLC, realisiert Fern signal übertragung
	Relais alarm ausgang: Max. 6-Kanal-Relais Alarm, Kontakt kapazität 1A @ 250VAC/1A @ 30VDC
	Kon figur ierbar für obere Obergrenze, obere Grenze, untere Grenze, alarme untere untere Grenze
Kommunikation & Druck	Kommunikation schnitts telle: RS232C und RS485 optional, unterstützt Modbus RTU-Protokoll
Kommunikation & Druck	Drucks chnitt stelle: RS232C verbindet sich direkt mit Mikro drucker, Baud-Rate 1200
Aufnahme funktion	Aufnahme kapazität: 64/128/192/248MB (FLASH-Kapazität optional)
	Aufnahme intervall: 1 Sekunde bis 240 Sekunden, insgesamt 11 Optionen: 1/2/4/8/12/24/36/60/120/180/240 Sekunden optional
	Aufnahmezeit: Die Länge der Aufnahmezeit hängt von der FLASH-Speicher kapazität, der Anzahl der Eingabe punkte und dem Aufzeichnung sinter vall ab. Formel wie folgt: (Einheiten von substituierten Werten müssen mit denen in der Formel übereinstimmen) Aufzeichnung stage = (FLASH-Kapazität (MB) × 1024 × 1024 × Aufnahme intervall (Sekunden))/(Anzahl der Kanäle × 16 × 24 × 3600)
Daten übertragung	Daten sicherung und-übertragung: Unterstützt USB1.1, 2.0 USB-Flash-Laufwerke, Unterstützt 1G bis 32G USB-Laufwerke für die Daten übertragung
Strom versorgung	100 ~ 240VAC (Nennspannung 220VAC), 50/60HZ Wechselstrom versorgung, unterstützt 24VDC Strom versorgung
Schutz funktion	Ausschalt schutz: eingebauter Speicher schützt Parameter und historische Daten, dauerhaft gespeichert nach dem Ausschalten
Schutz funktion	Clock-Schutz: Integrierte Hardware-Uhr, arbeitet genau auch nach dem Ausschalten
Arbeits umgebung	Temperatur: 0 ~ 50 ° c (direkte Sonnen einstrahlung vermeiden) Relative Luft feuchtigkeit: 0 ~ 85% R.H (nicht kondensierend) Höhe:<2000m
Transport-und Lager umgebung	Temperatur: -20 ~ 60 ° c (direkte Sonnen einstrahlung vermeiden); Luft feuchtigkeit: 5 ~ 95% R.H (nicht kondensierend)
Nettogewicht	≤ 1,5 kg

Diagramm des GT71R-Datenloggers

GT71R Data Logger for Process of Instrumentation

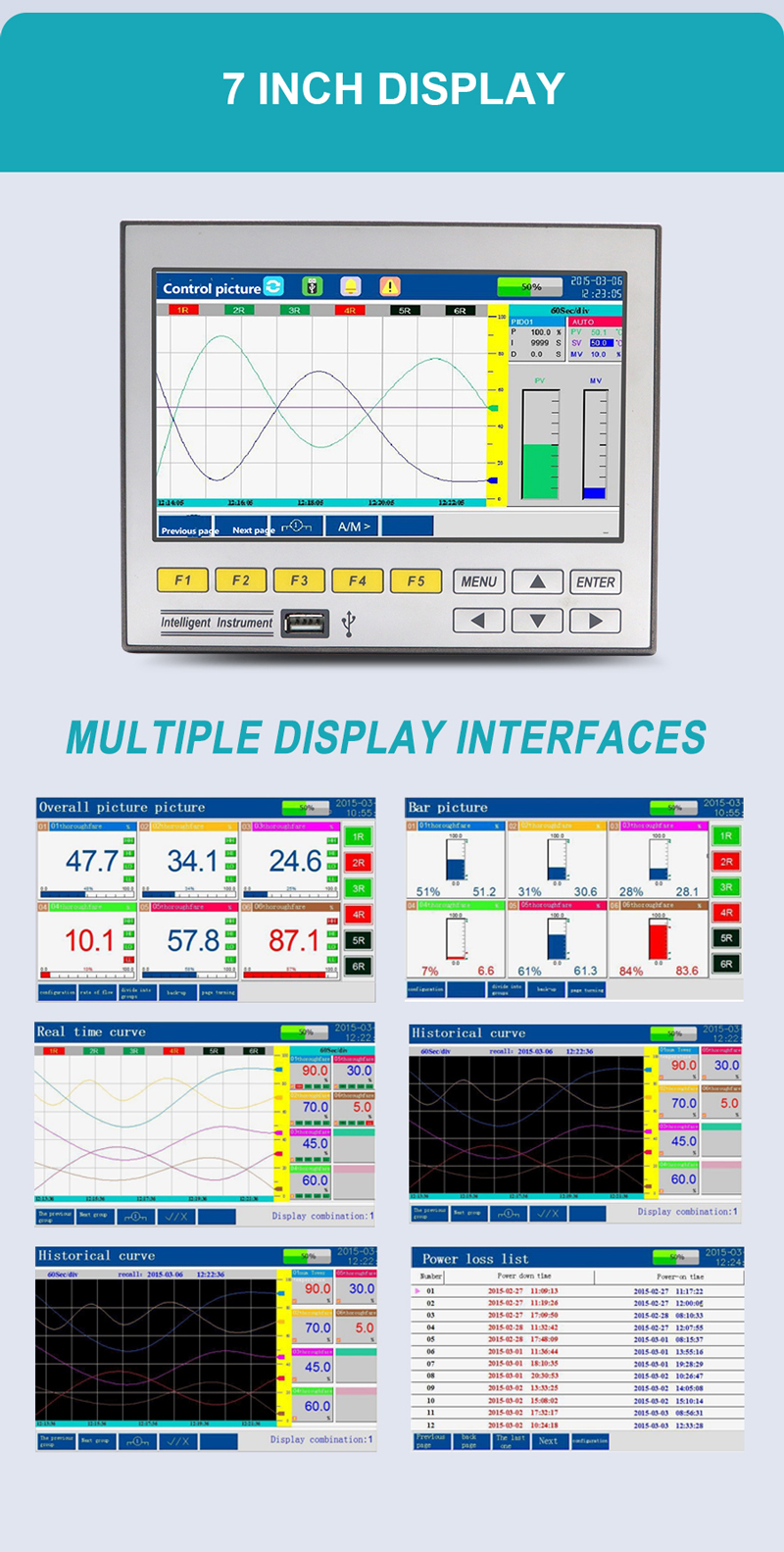

GT71R Data Logger for Process Instruments Controls
