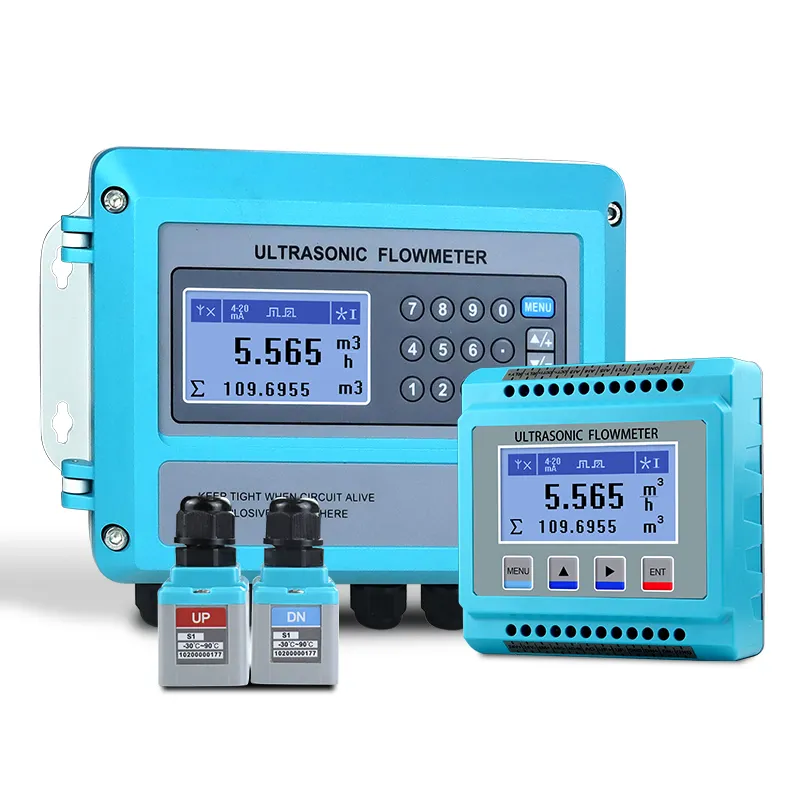

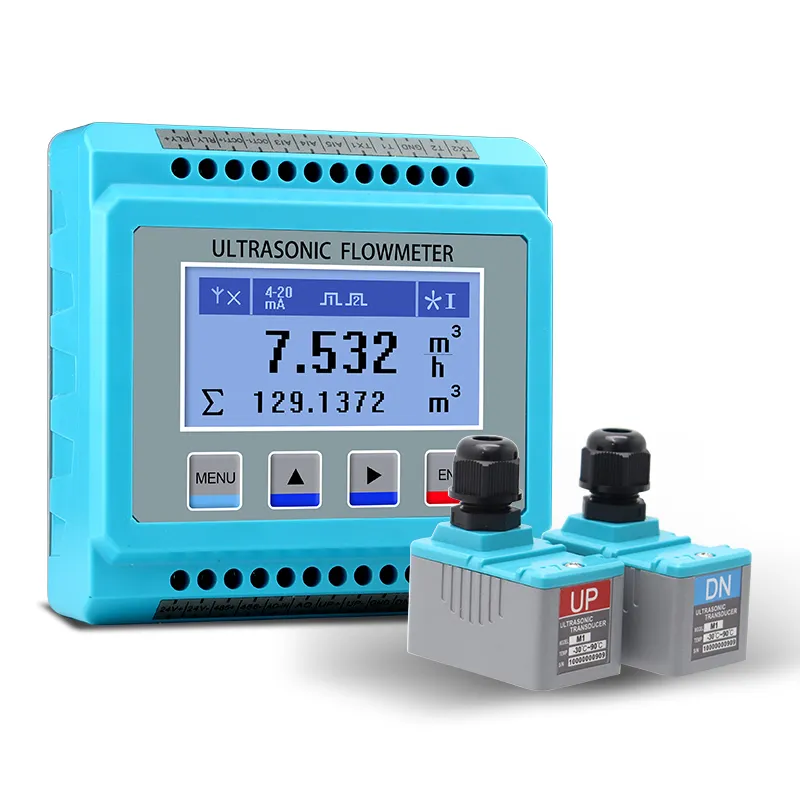

Modularer Ultraschall-Durchfluss messer

Modularer Ultraschall-Durchfluss messer verfügt über ein kompaktes DIN-Schienen design für die Schrank montage. Es ist kleiner und kosten günstiger als der an der Wand montierte Typ und unterstützt mehrere Wandler, Durchfluss-und Wärme berechnung mit 4-20mA und isolierter RS485-Kommunikation.

Merkmale des modularen Ultraschall-Durchfluss messgerätes

Kompakter modularer Aufbau der DIN-Schiene, spart Schrank platz
Fit Clamp-on, einfüge-und Inline-Wandler typen
Realisiert die Messung des Flüssigkeits durchflusses und der Wärmeenergie
Ausgestattet mit 4-20mA Analog und RS485 Modbus-Ausgänge
Unterstützt Mehrweg messung und Mehrpunkt-Durchfluss korrektur
Wide leistungs aufnahme, einfache Installation im Schalt schrank

Spezifikation des modularen Ultraschall-Durchfluss messgeräts

Mess genauigkeit	1,5 Klasse
Wiederholbar keit	0,2%
Durchfluss geschwindigkeit bereich	0,5 ~ 5 mt/s
Mess prinzip	Prinzip der Ultraschall-Ausbreitung szeit differenz, dual-CPU-Parallel betrieb, 4-Byte-Gleitkomma-Betrieb
Messzeit	500mS (2 mal pro Sekunde)
Arbeits strom versorgung	Isolierte DC8-36V oder AC85-264V
Signal eingabe	3-Kanal 4-20mA analoger Eingang, kann Druck, Flüssigkeits stand, Temperatur und andere Signale eingeben; 2-Kanal-3‑Leiter‑Platin-Widerstand
Signal eingabe	1‑Kanal‑standardisierte galvanisch getrennte RS485‑Ausgabe, 1‑Kanal‑galvanisch getrennte 4–20 mA‑ oder 0–20 mA‑Ausgabe (aktiv/passiv wählbar)
Signalausgang	Optionales HART‑Protokoll; zweikanalige galvanisch getrennte OCT‑Ausgabe
Signalausgang	1‑Kanal‑bidirektionale serielle, universelle Peripherieschnittstelle; Anschluss von 4–20 mA‑Signalen, Frequenzsignalen, Thermodruckern, Datenloggern usw.
Kommunikationsprotokoll	Modbus RTU‑Protokoll
Energieverbrauch	Betriebsstrom 50mA (unter der Voraussetzung, dass keine Tastatur angeschlossen ist und kein Summer ertönt)

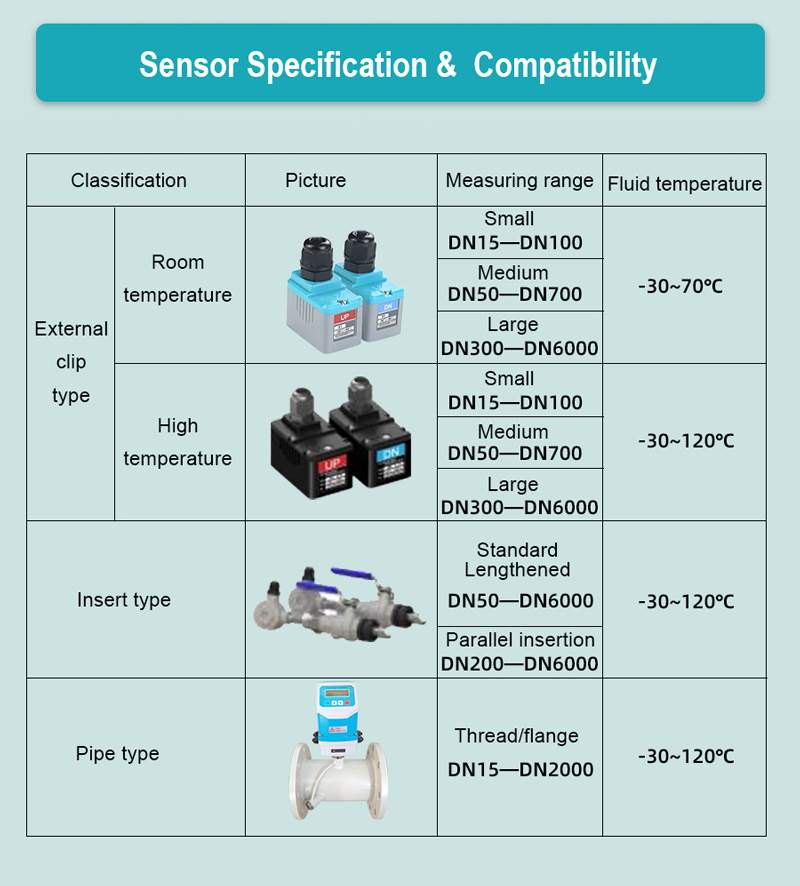

Sensor	Außentyp, Eintauchtyp und Rohrabschnittstyp

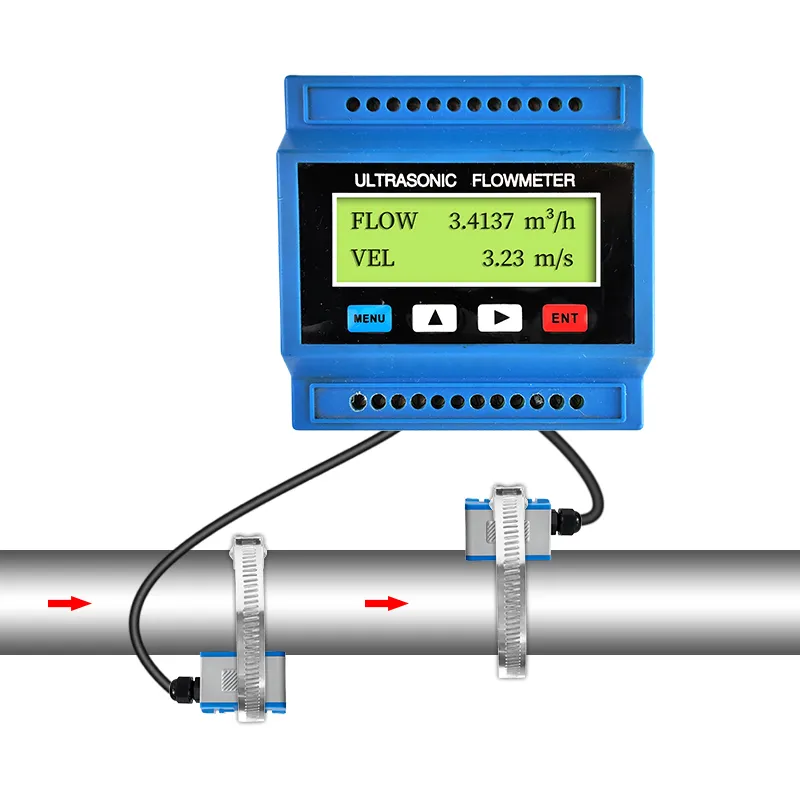

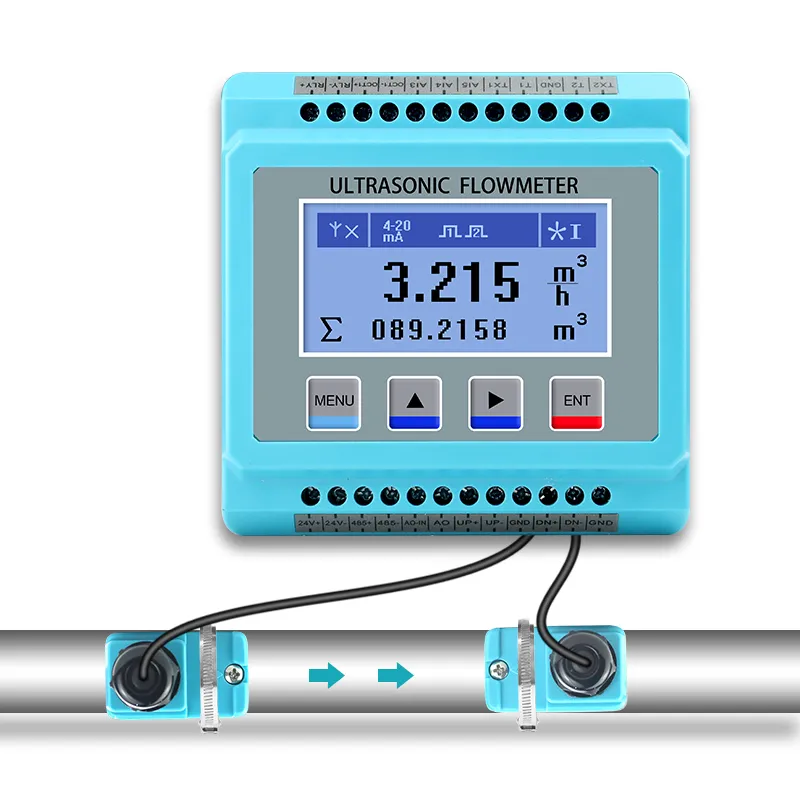

Diagramm des modularen Ultraschall-Durchfluss messgeräts

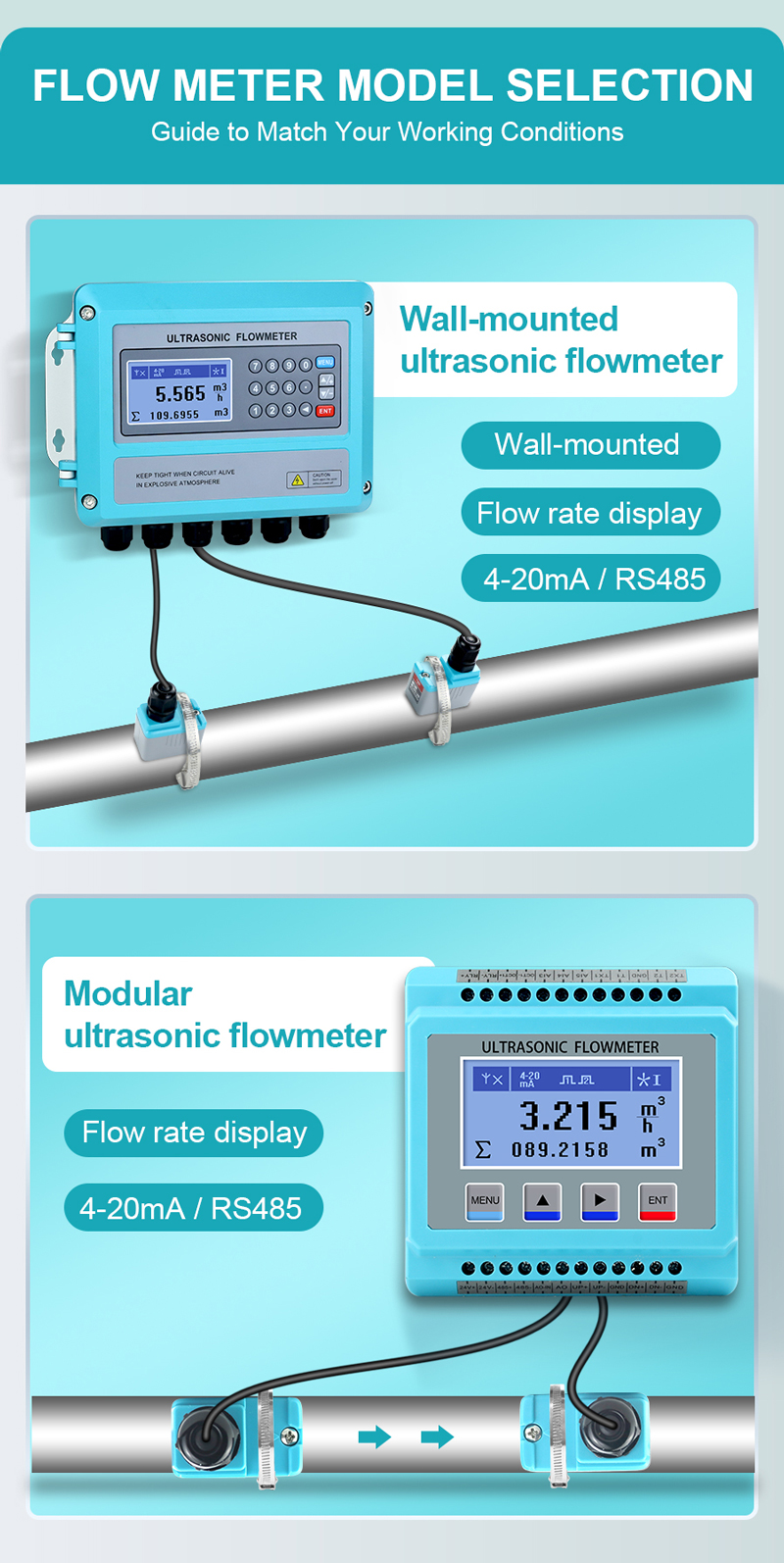

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor for Tanks

Modular Ultrasonic Flow Meter for Ultrasonic Level Sensor
