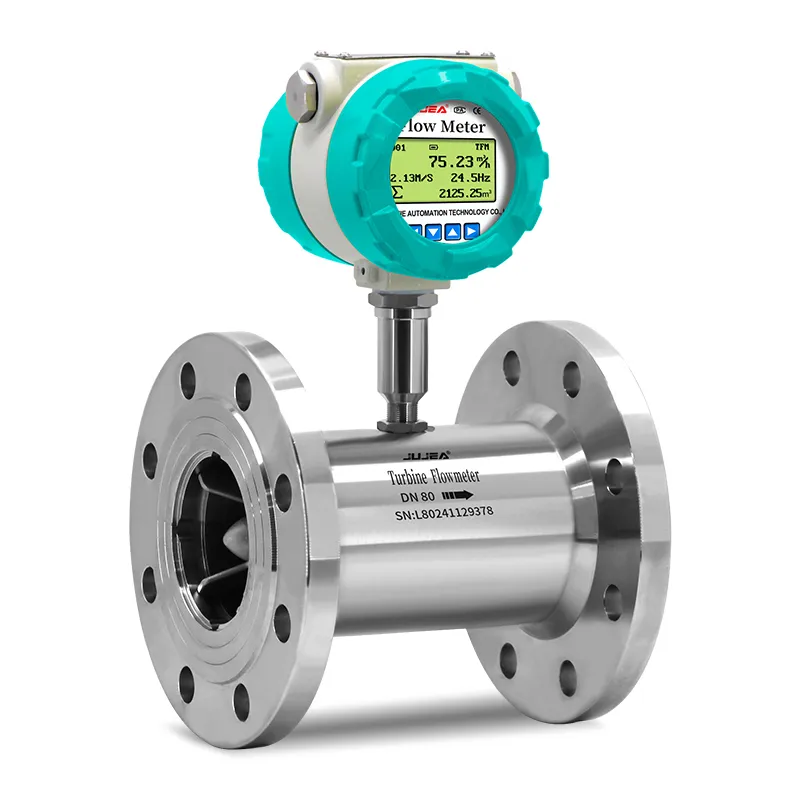

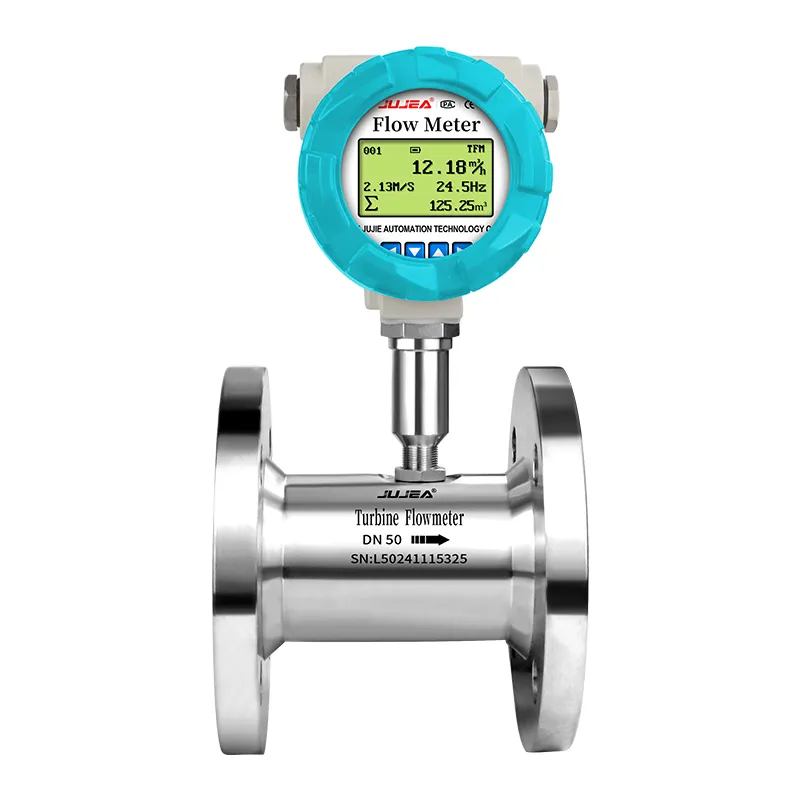

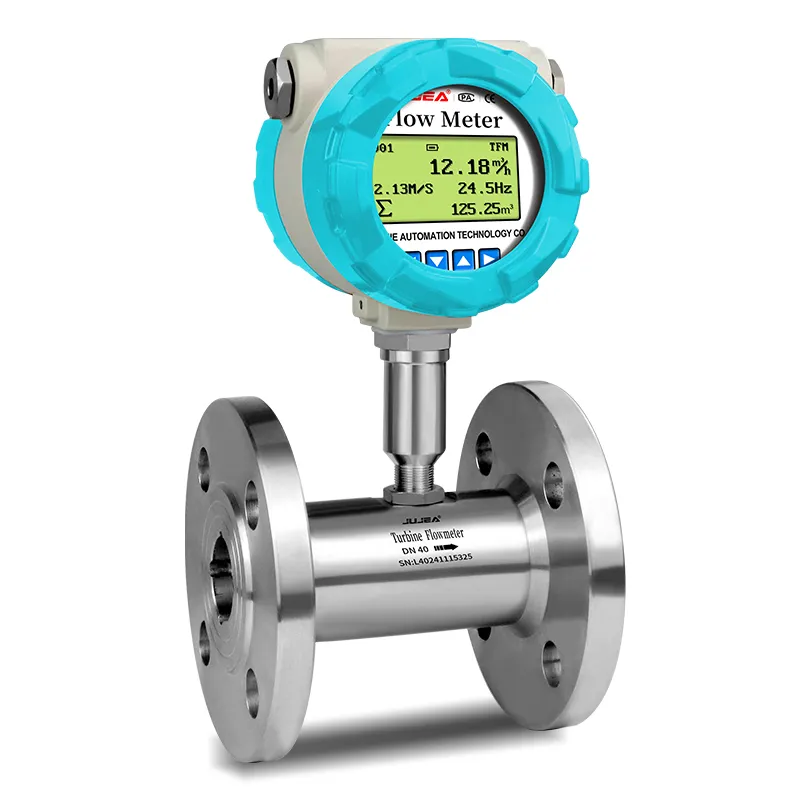

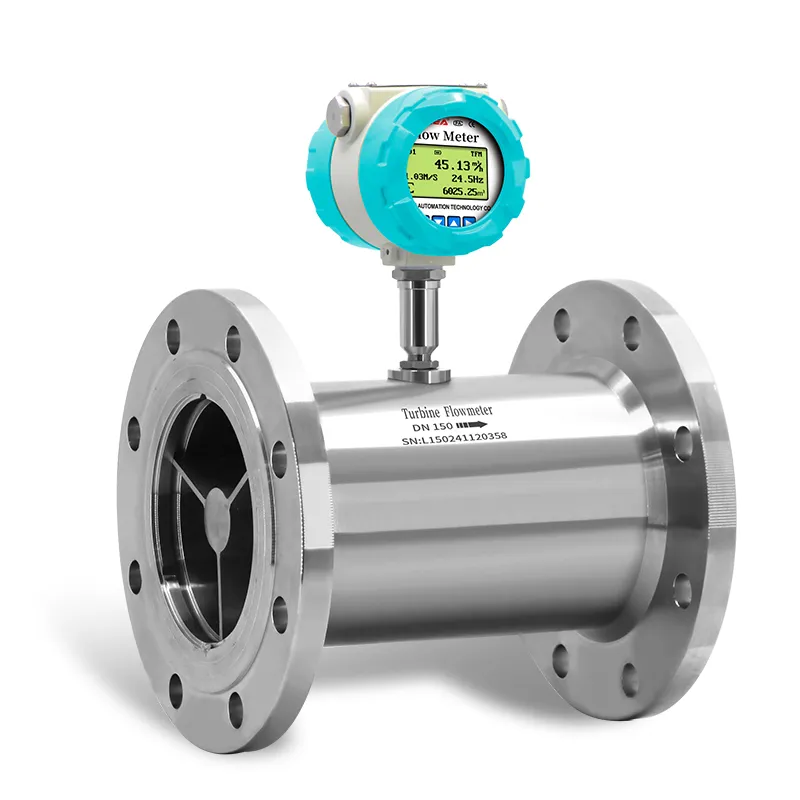

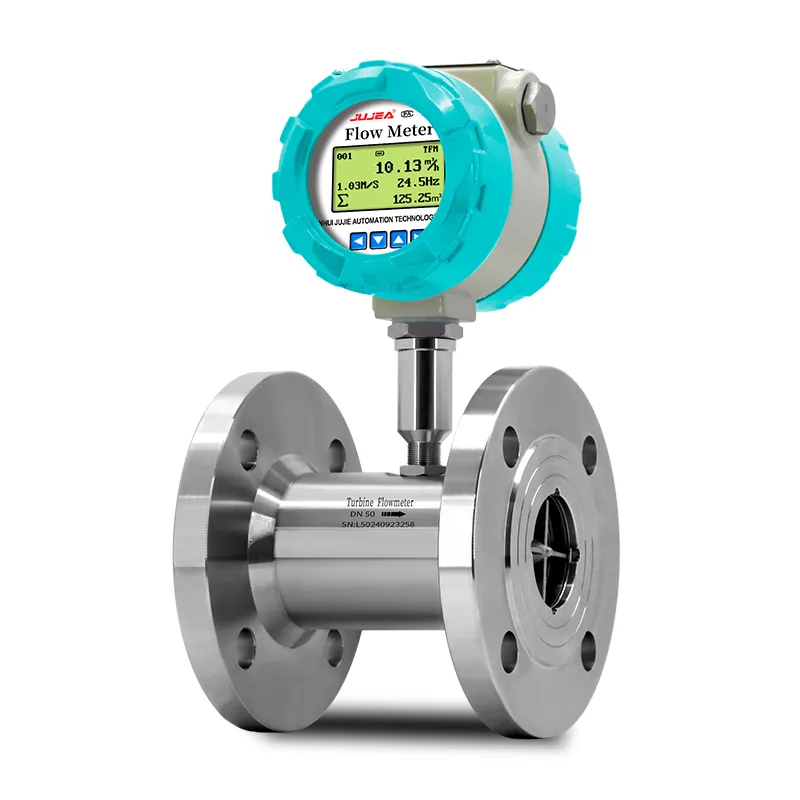

Flansch turbinen durchfluss messer

Flansch flüssigkeits turbinen durchfluss messer nimmt Laufrad induktion messung mit vollem Edelstahl körper und hoher Mess genauigkeit bis zu ± 0,5% an. Es unterstützt DN4-DN200 Flansch verbindung, Ausgangs impuls, 4-20mA, Hart und RS485-Signale, ideal für saubere niedrig viskose Flüssigkeiten wie Kraftstoff, Wasser und Lösungsmittel in petro chemischen Rohrleitungen.

Merkmale des Flansch turbinen durchfluss messers

Hohe Präzision bis zu ± 0,5% mit aus gezeichneter Wiederholbar keit für saubere Flüssigkeiten mit niedriger Viskosität.
Voll Edelstahl benetzt Komponenten, resistent gegen milde Korrosion und Abrieb.
Standard flansch anschluss, DN4 ~ DN200 mehrere Größen passen zu industriellen Rohrleitungen.
Breites Turndown-Verhältnis, stabile Messung über Durchfluss änderungen.
Multis ignal ausgang: Puls, 4-20mA,Hart und RS485 Modbus für Steuerungs systeme.
Kompaktes integrales Design, Einfache Installation und Feld parameter kalibrierung.
Explosions geschützte ExdIICT6 optional, geeignet für petro chemische brennbare Flüssigkeiten.

Spezifikation des Flansch turbinen durchfluss messers

Messiges Medium	Verunreinigung sfrei, niedrig viskose, nicht stark korrosive Flüssigkeit
Ausführungs standard	Turbinen durchfluss sensor (JB/T9246-2016)
Verifizierungs regelung	Turbinen durchfluss messer (JJG1037-2008)
Instrumenten kaliber und Verbindungs methode	Flansch verbindungs typ: DN15-DN200
Flansch standard	Herkömmlicher Standard	HG/T 20592-2009
	Sonstige Normen	Internat ionale Normen für Rohr flansch	wie z.B. Deutsche DIN, amerikanischer ANSI, japanische JS
		inländische Rohr flansch normen	wie Normen des Ministeriums für chemische Industrie, Standards des Ministeriums für Maschinenbau
Güteklasse und entsprechende Wiederholgenauigkeit	Güteklasse*1	±1 %R	±0,5 %R	±0,2 %R (kundenspezifische Anpassung erforderlich)
	Wiederholgenauigkeit	≤0,33 %	≤0,17 %	≤0,07 %
Stellbereichverhältnis	6:1, 10:1, 20:1
Prüfbedingungen	Prüfeinrichtung	Flüssigkeitsdurchflussprüfgerät nach Normmessverfahren; Flüssigkeitsdurchflussprüfgerät nach statischer Massenmethode
	Umweltbedingungen	Umgebungstemperatur: 20 °C; Relative Luftfeuchtigkeit: 65 %
Betriebsbedingungen	Medientemperatur	Standard: −20 °C bis 80 °C; T: −40 °C bis 180 °C
	Umgebungstemperatur	−20 °C bis 60 °C
	Relative Luftfeuchtigkeit	5 % bis 90 %
	Atmosphärischer Druck	86 kPa bis 106 kPa
Ausgangsfunktion	Signalausgang	Pulssignal, 4–20 mA-Signal
	Kommunikationsausgang	RS485-Kommunikation, HART-Protokoll
Betriebsversorgung	Externe Stromversorgung	+24 V DC, geeignet für 4–20 mA-Ausgang, Impulsausgang, RS485 usw.
	Interne Stromversorgung	CM0, CM4 (1 Satz aus einer Lithiumbatterie 3,6 V, 19 Ah)
Schnittstelle der Signalleitung	N-Typ	Hirschmann-Stecker DIN 43650 oder Luftfahrtstecker CX165P
	Volle Baureihe	Wasserdichte Metallklemme mit Innengewinde M20×1,5
Explosionsschutzklasse	ExdIIC T6 Gb
Schutzart	IP65 oder höher (auf Anfrage anpassbar)

Diagramm des Flansch turbinen durchfluss messers

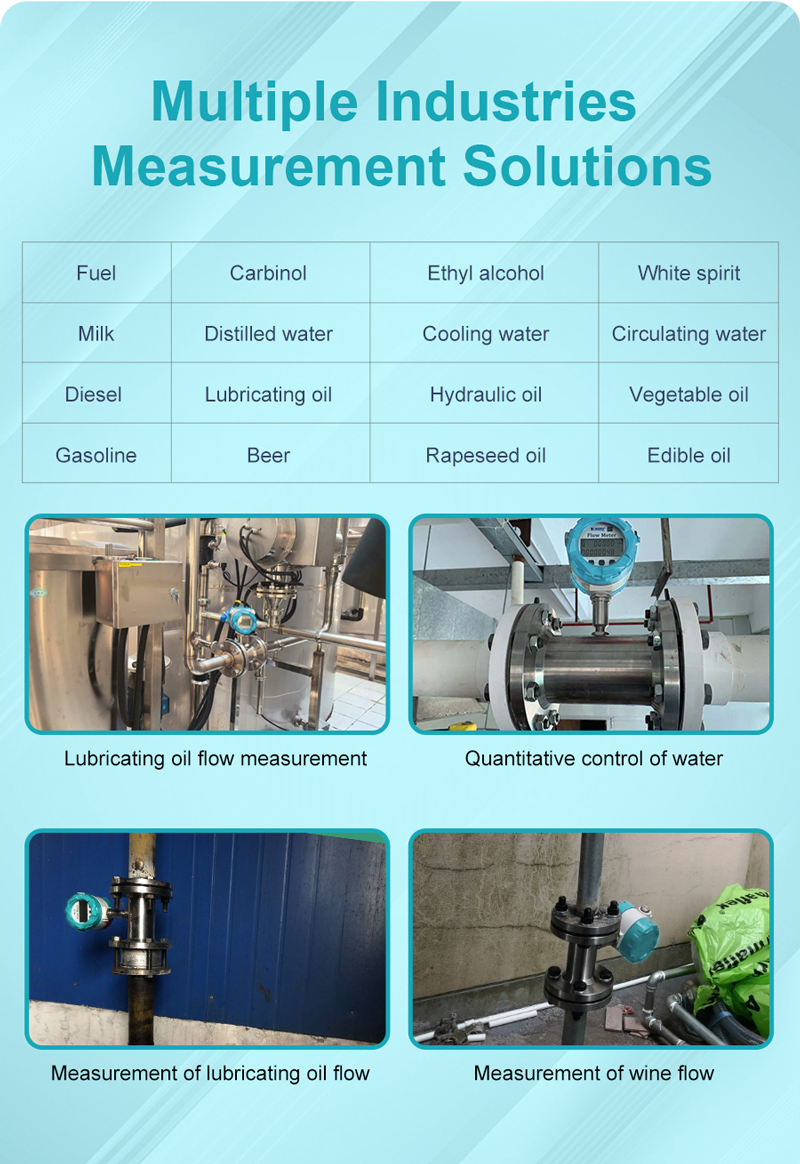

Flange Turbine Flow Meter for Auto Level Measurement

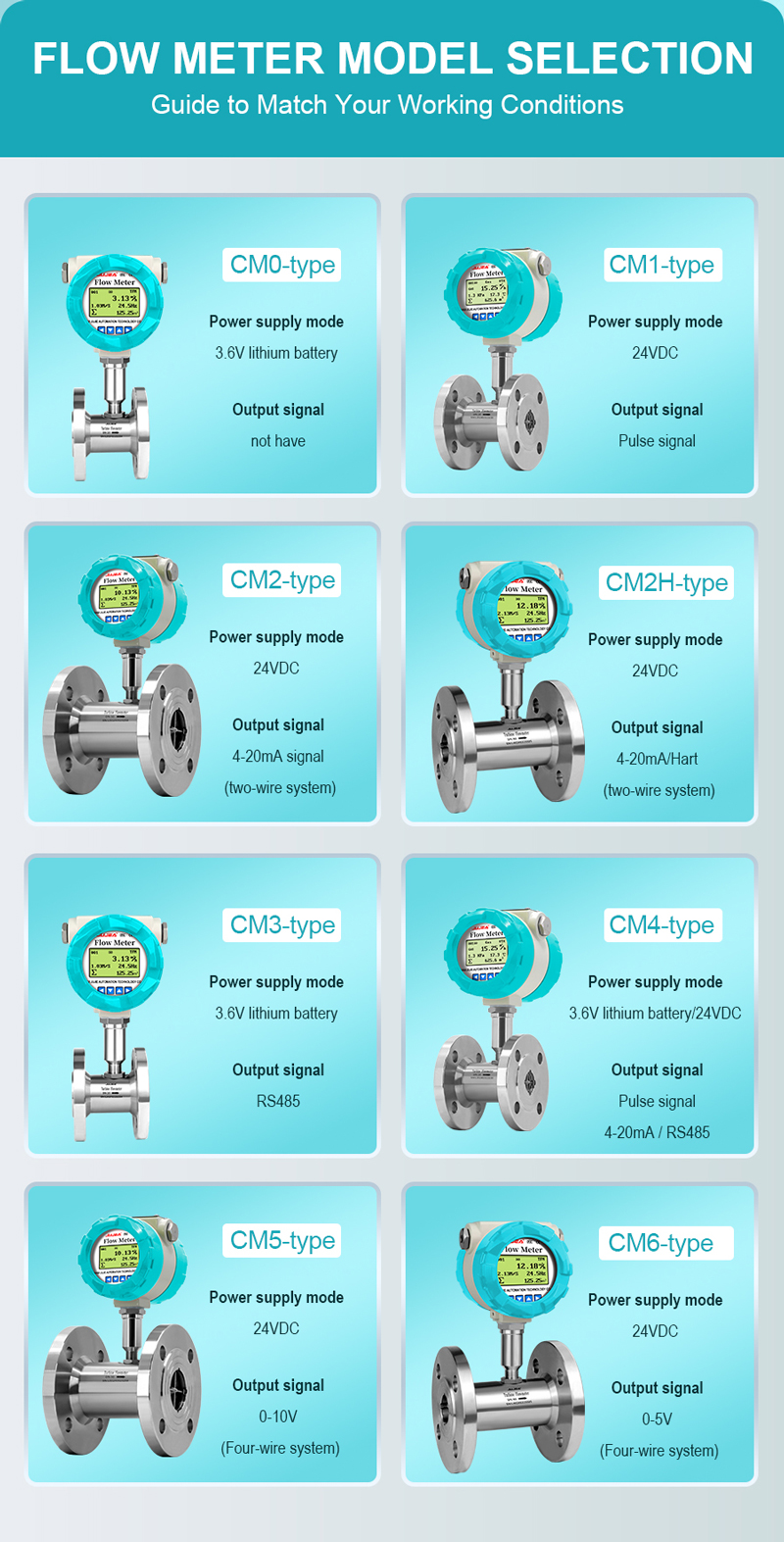

Flange Turbine Flow Meter for Bubble Level Sensor

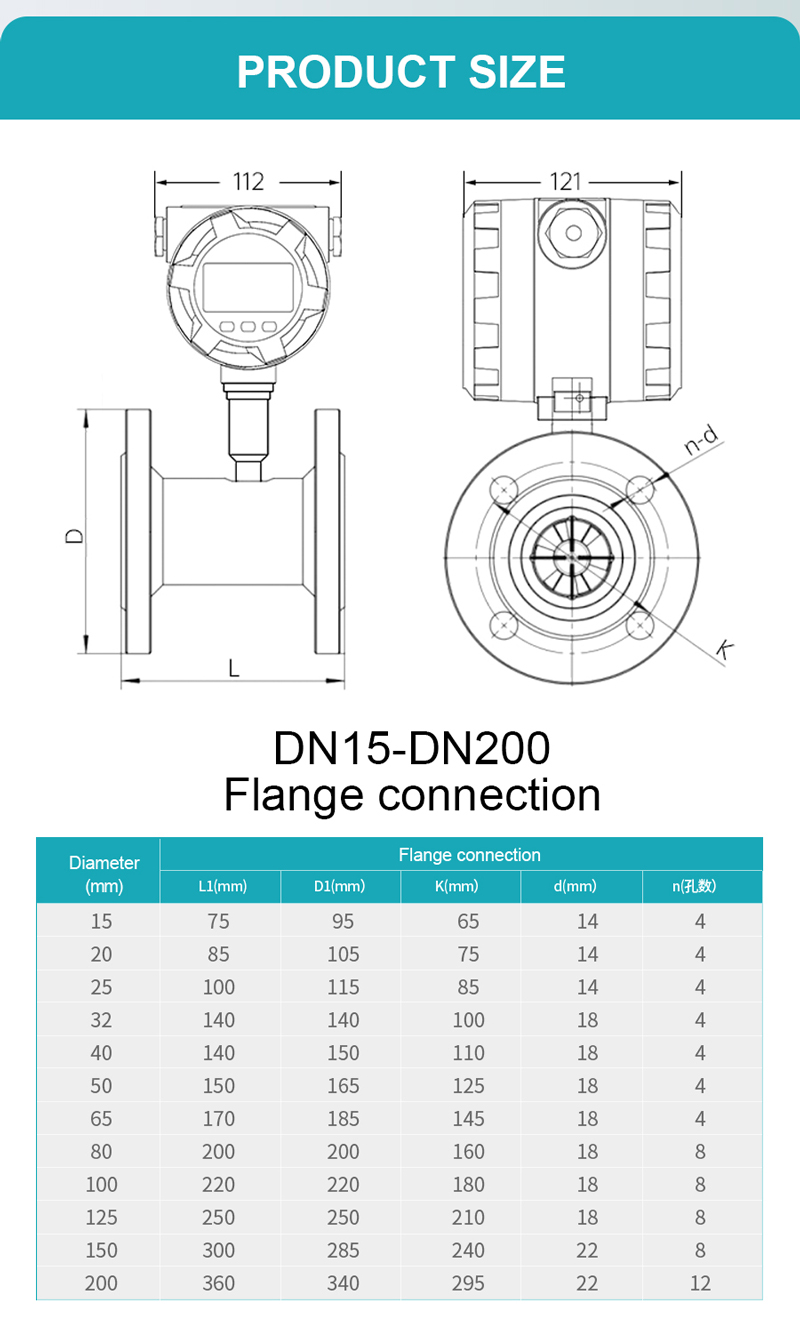

Flange Turbine Flow Meter for Bubble Type Level Transmitter
