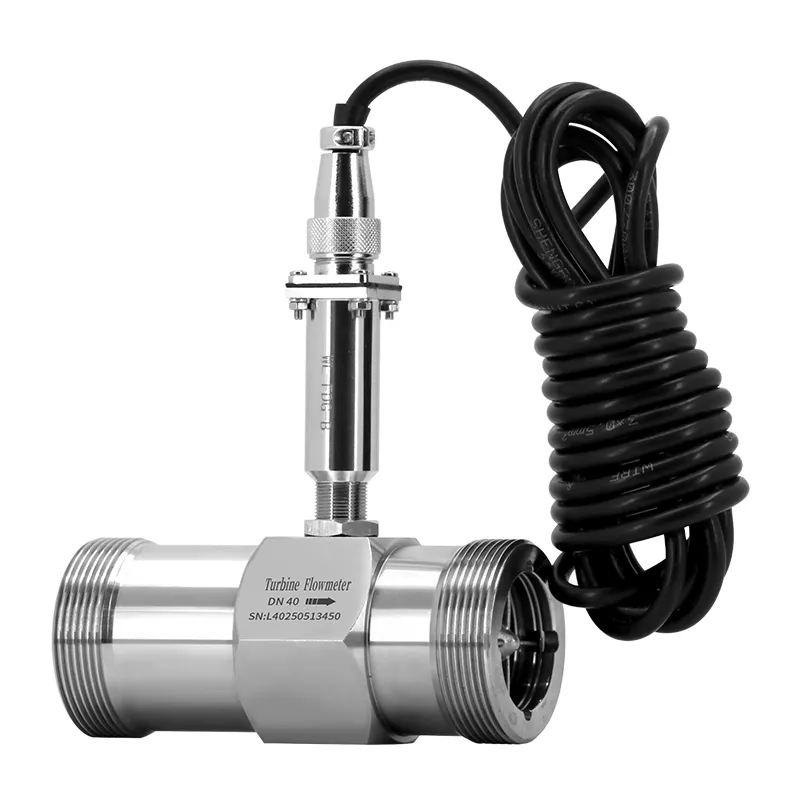

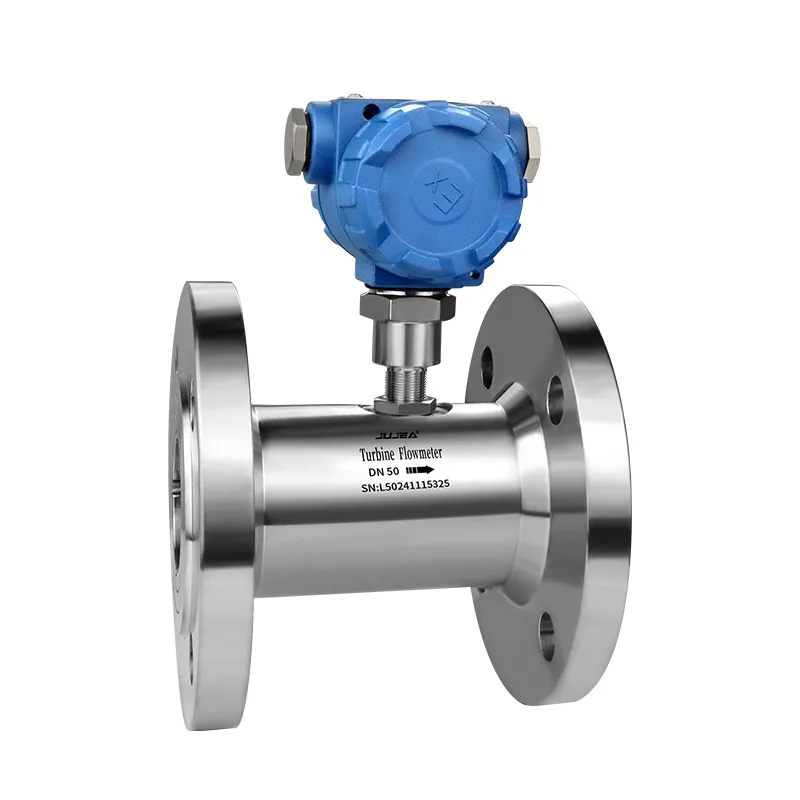

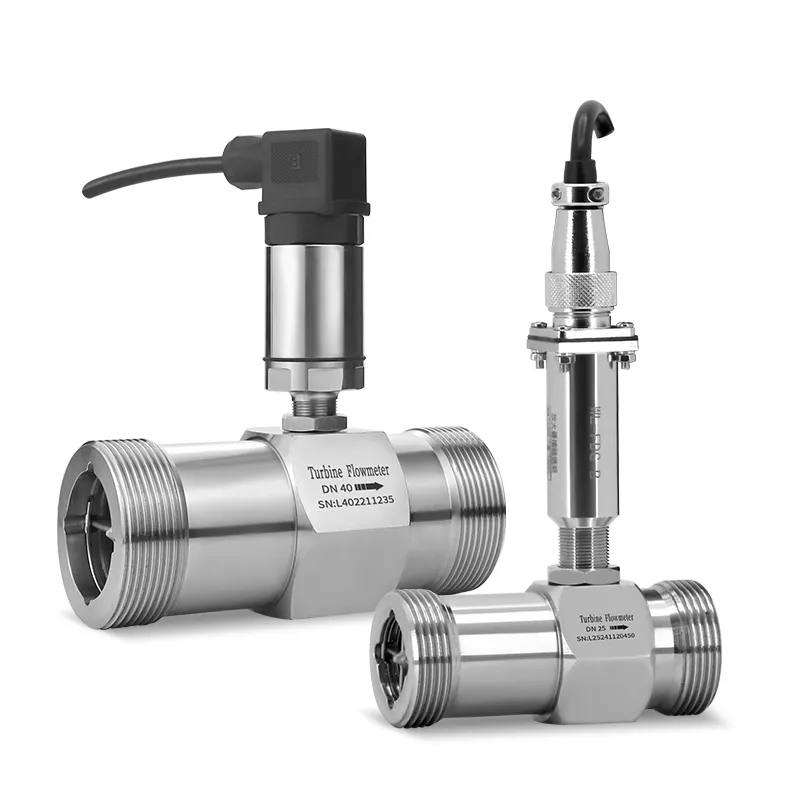

Turbinen-Durchfluss sensor

LWGY-Turbinen-Durchfluss sensor passt für saubere niedrig viskose Flüssigkeit, unterstützt Gewinde-/Flansch-/Klemm anschlüsse und gibt Impuls-/4-20mA/RS485-Signale aus. Es bietet eine Genauigkeit von bis zu ± 0,5%, eine aus gezeichnete Wiederholbar keit und eine schnelle Reaktion, die den Anforderungen der quantitativen Kontrolle, der Fluss überwachung in der Flüssig öl-, Chemie-, Wasser aufbereitung-und Energie industrie entspricht.

Merkmale des Turbinen durchfluss sensors

Hohe Mess genauigkeit und aus gezeichnete Wiederholbar keit für saubere Flüssigkeiten mit niedriger Viskosität

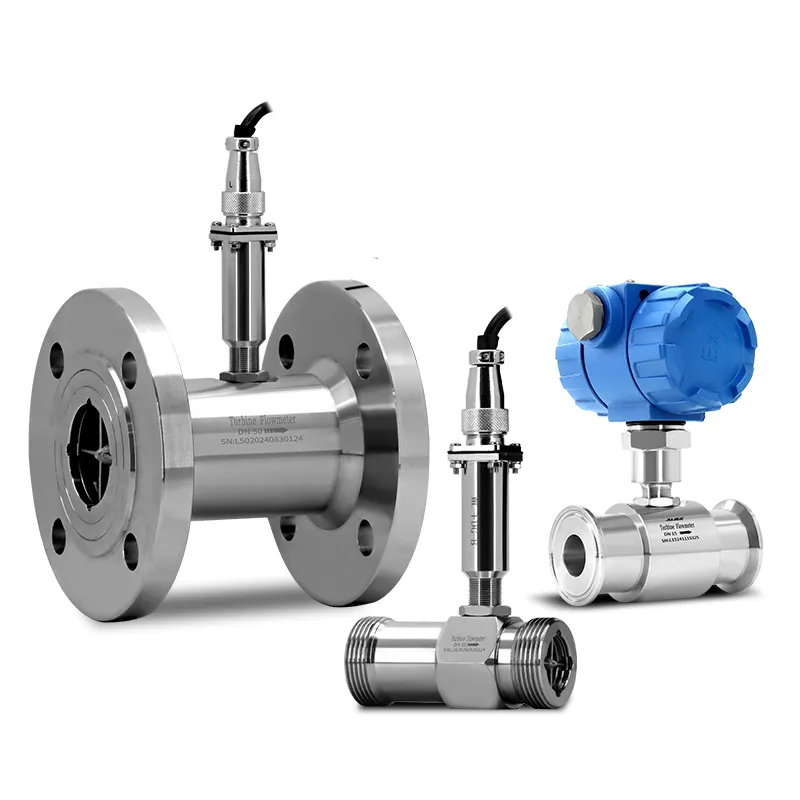

Kompakter Sensor körper, mehrfach anschluss arten: Gewinde, Flansch, Sanitär klemme
Edelstahl rotor, empfindliche Reaktion auf Strömungs geschwindigkeit änderungen
Kleiner Druckverlust, minimaler Widerstand gegen Pipeline medium
Standard puls signal ausgang, übereinstimmung mit Durchfluss-Totalisator-Transmitter
Breites Messbereich verhältnis, Stabil unter variablen Strömungs bedingungen
Einfache interne Struktur, einfache Demontage für Reinigung und Wartung
Optionale korrosions beständige PTFE-Teile für chemische korrosive Flüssigkeiten

Spezifikation des Turbinen durchfluss sensors

Messiges Medium	Verunreinigung sfrei, niedrig viskose, nicht stark korrosive Flüssigkeit
Ausführungs standard	Turbinen durchfluss sensor (JB/T9246-2016)
Verifizierungs regelung	Turbinen durchfluss messer (JJG1037-2008)
Instrumenten kaliber und Verbindungs methode	Flansch verbindungs typ: DN15-DN200; Faden verbindungs typ: DN4-DN50; Klemmen verbindungs typ: DN4-DN200; Clamp Hoop Anschluss typ: DN4-DN100
Flansch standard	Herkömmlicher Standard	HG/T 20592-2009
	Sonstige Normen	Internat ionale Normen für Rohr flansch	wie z.B. Deutsche DIN, Amerikanische ANSI-, japanische JS‑Normen
		Einheimische Rohrflanschnormen	beispielsweise Normen des Chemie‑Ministeriums, Normen des Maschinenbauministeriums
Gewindespezifikation	Herkömmliche Spezifikation	Britisches Rohrgewinde (Außengewinde)
	Weitere Spezifikationen	Innengewinde, Kugelgewinde, NPT‑Gewinde usw.
Genaugkeitsklasse und entsprechende Wiederholgenauigkeit	Genaugkeitsklasse*1	±1 % R	±0,5 % R	±0,2 % R (Auf Anfrage)
	Wiederholgenauigkeit	≤ 0,33 %	≤ 0,17 %	≤ 0,07 %
Stellbereichverhältnis	6:1, 10:1, 20:1
Prüfbedingungen	Prüfeinrichtung	Flüssigkeitsdurchflussprüfgerät nach Standardmessverfahren; Flüssigkeitsdurchfluss‑Prüfeinrichtung nach der statischen Massenmethode
	Umweltbedingungen	Umgebungstemperatur: 20℃; Relative Luftfeuchtigkeit: 65%
Betriebsbedingungen	Medientemperatur	Norm: −20℃~80℃; T: −40℃~180℃
	Umgebungstemperatur	−20℃~60℃
	Relative Luftfeuchtigkeit	5%~90%
	Atmosphärischer Druck	86kPa~106kPa
Ausgangsfunktion	Signalausgang	Pulssignal, 4–20mA‑Signal
	Kommunikationsausgang	RS485‑Kommunikation, HART‑Protokoll
Arbeitsstromversorgung	Externe Stromversorgung	+24VDC, geeignet für 4–20mA‑Ausgang, Pulsausgang, RS485 usw.
	Interne Stromversorgung	CM0, CM4 (1 Satz Lithiumbatterie, 3,6 V, 19 Ah)
Schnittstelle der Signalleitung	Steckertyp N	Hirschmann-Stecker DIN 43650 oder Luftfahrtstecker CX165P
	Komplette Baureihe	Metallene wasserdichte Klemme mit Innengewinde M20×1,5
Ex-Schutzklasse	ExdIIC T6 Gb
Schutzart	IP65 oder höher (kundenspezifisch anpassbar)

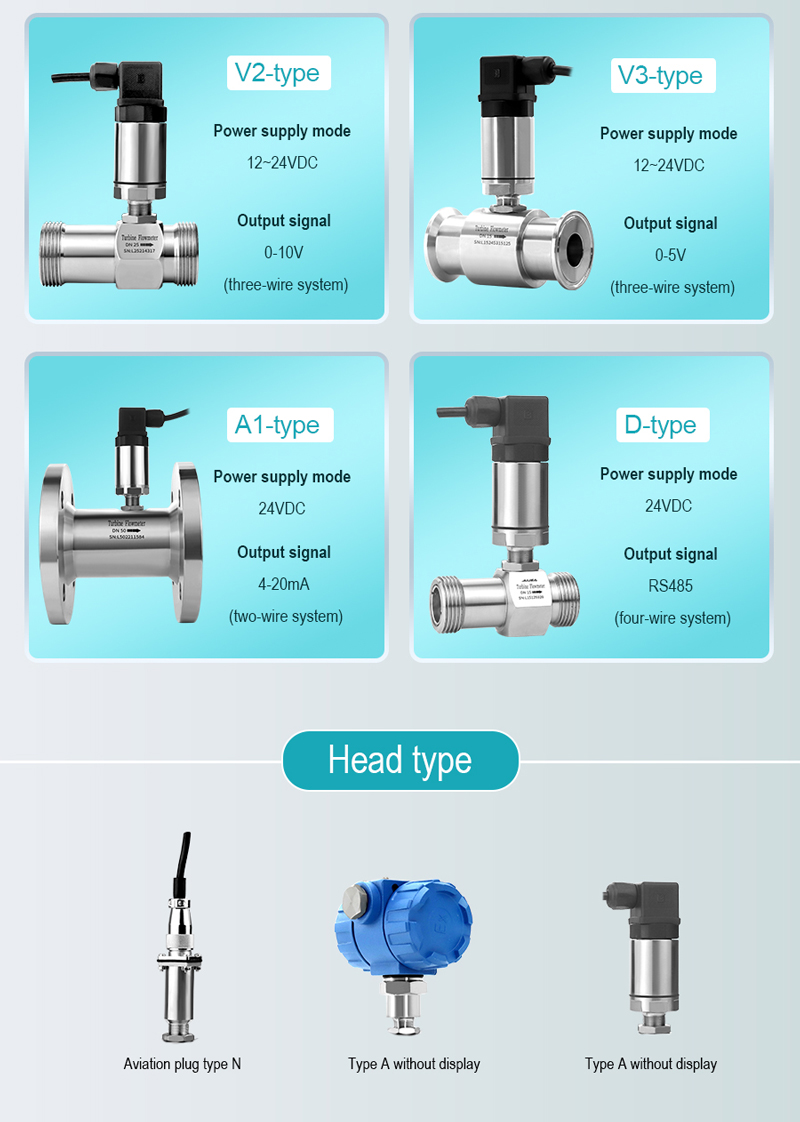

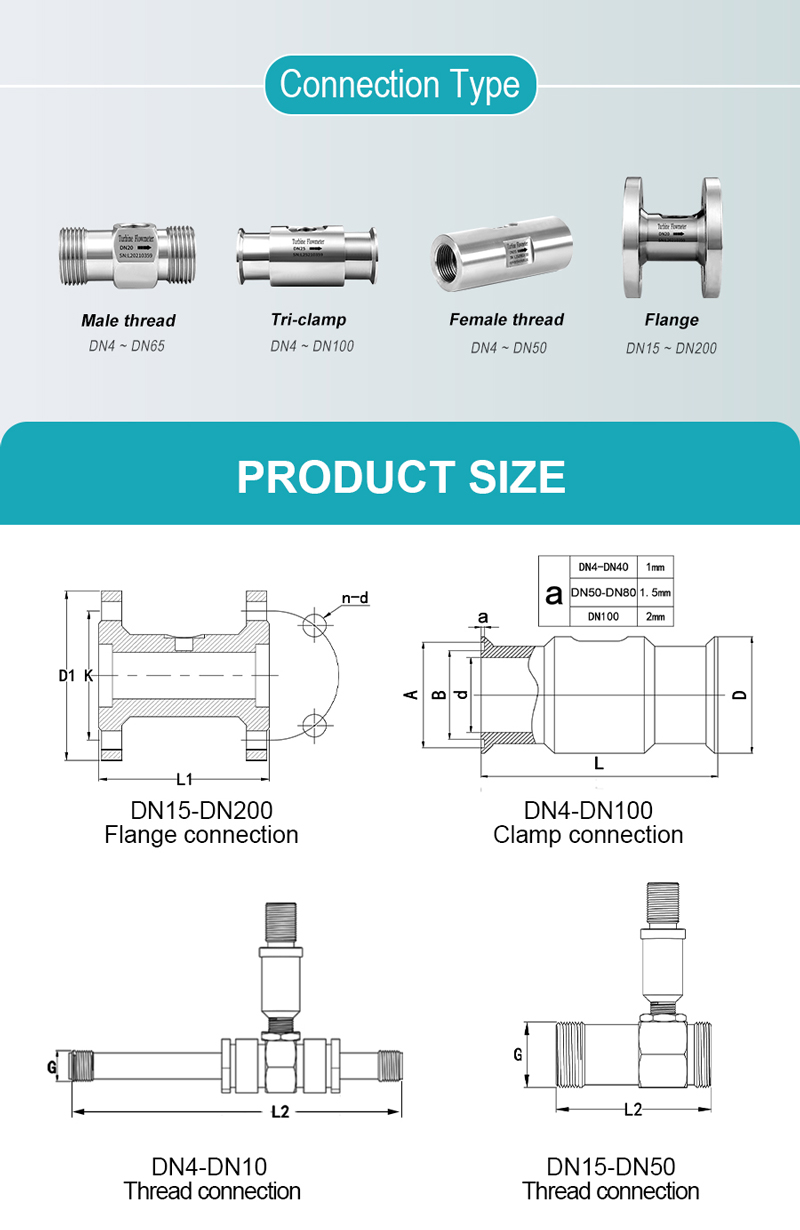

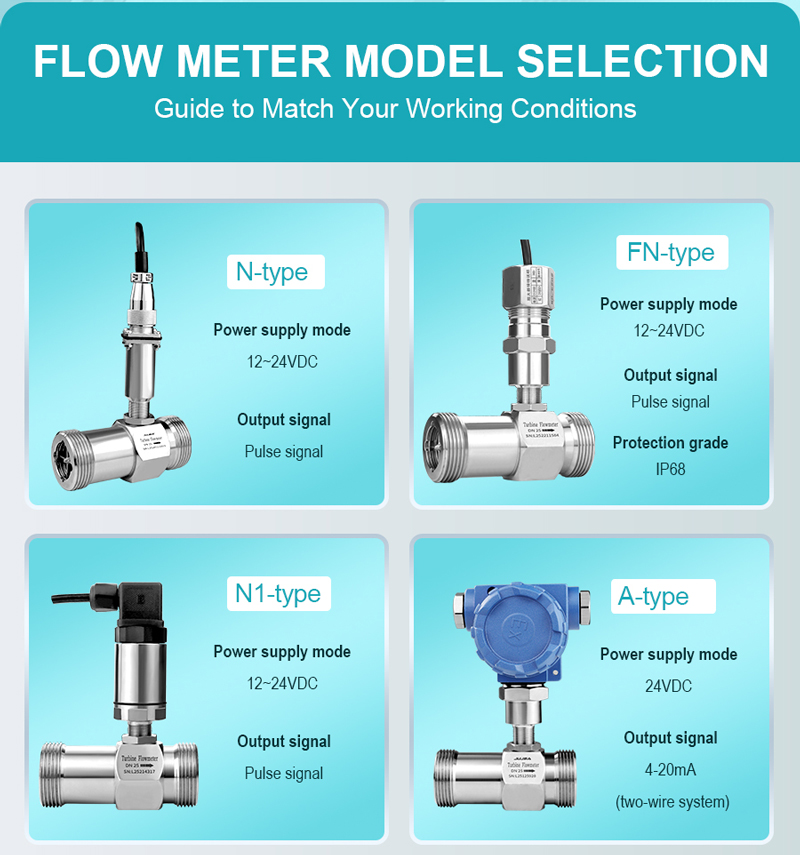

Diagramm des Turbinen durchfluss sensors
