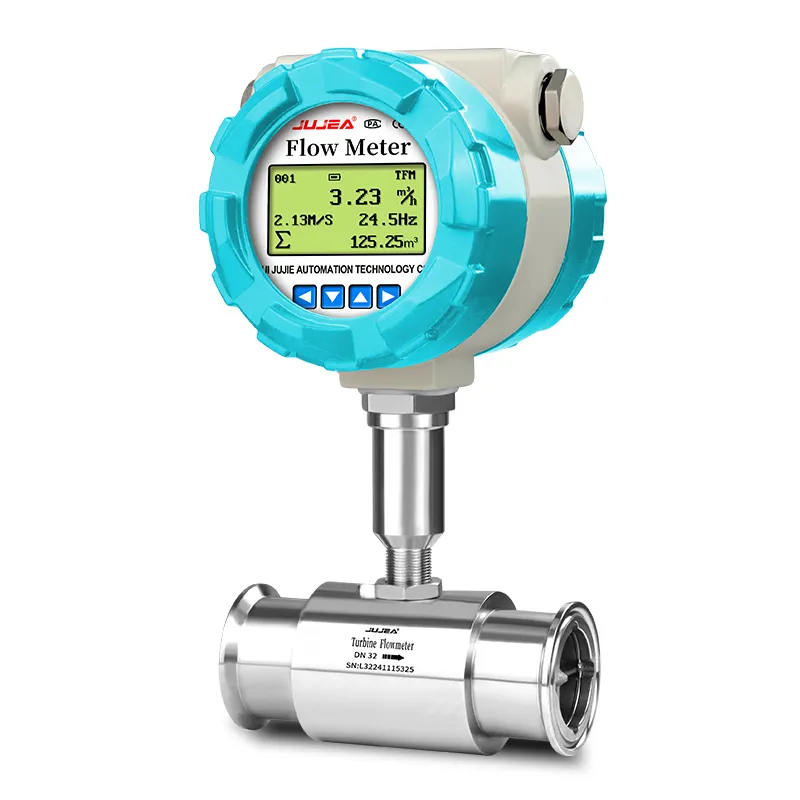

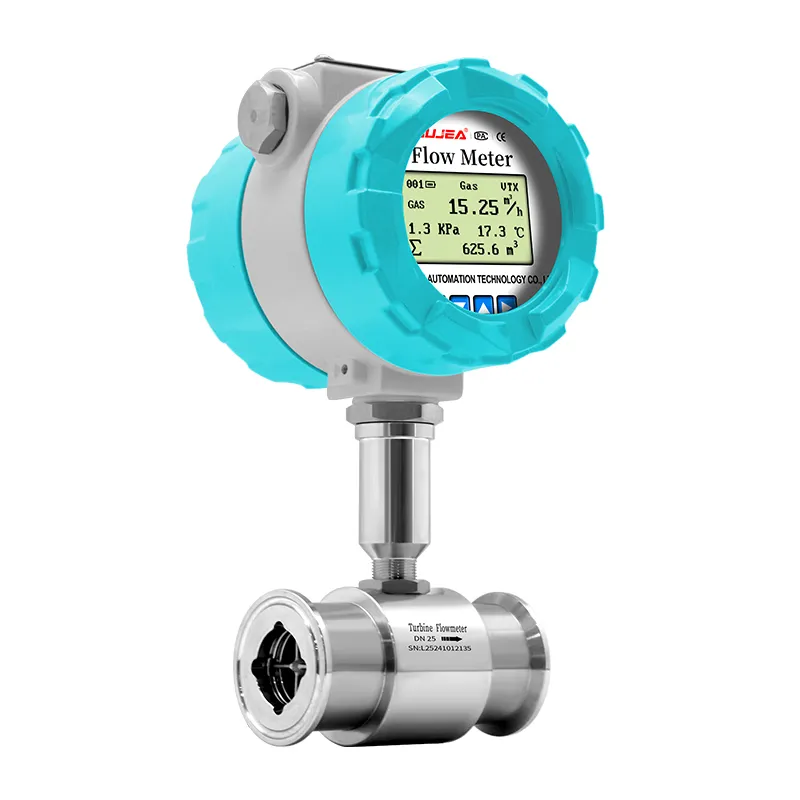

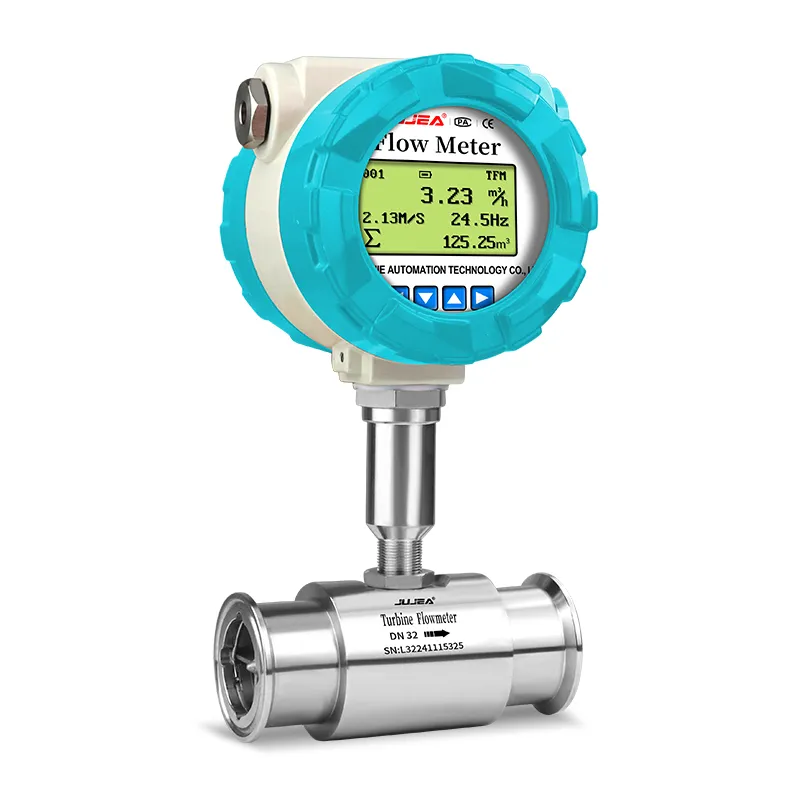

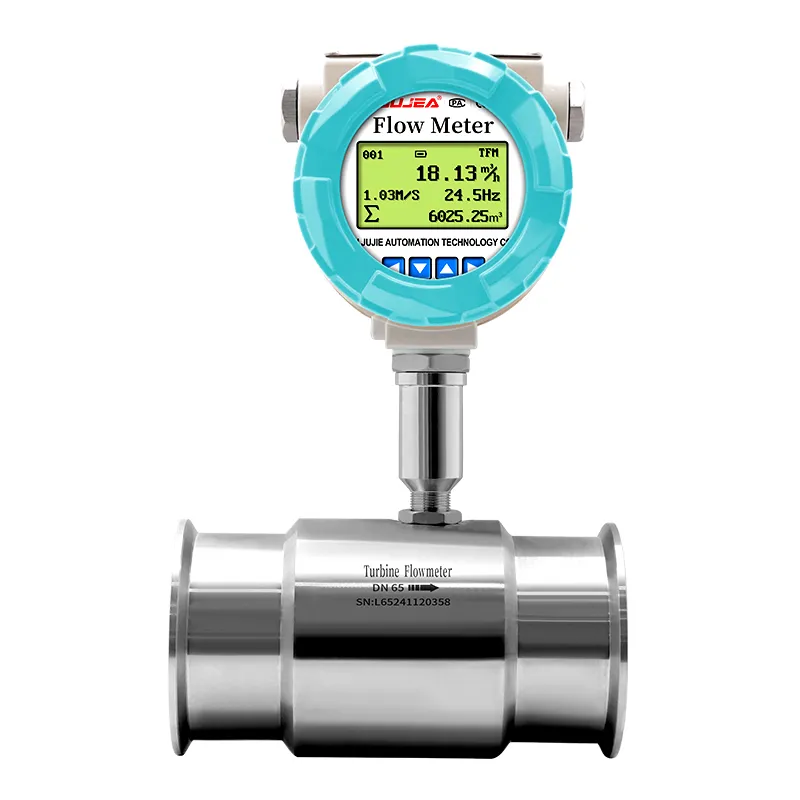

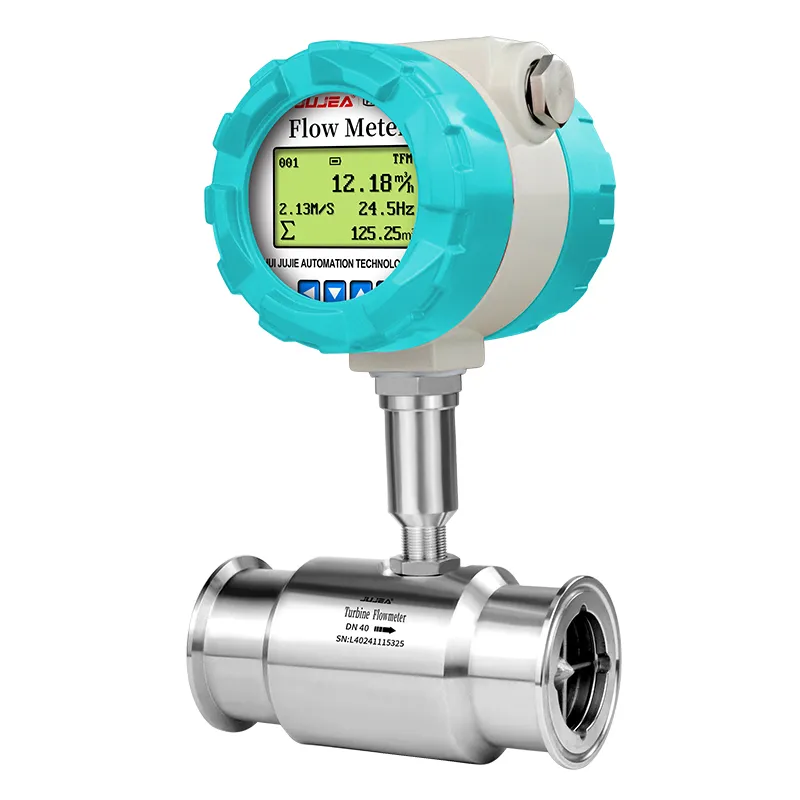

Klemm turbinen durchfluss messer

Sanitär-Klemm turbinen durchfluss messer nimmt schnelle Klemm verbindung an, alle Edelstahl körper, kein Totraum. Es bietet hohe Präzision für Lebensmittel-, Getränke-und pharmazeut ische saubere Flüssigkeiten und unterstützt Puls und 4-20mA und RS485-Signalausgang für die Messung von sanitären Pipelines.

Merkmale des Klemmen turbinen durchfluss messers

Schnelle Sanitär klemm verbindung, schnelle Demontage für regelmäßige Reinigung und Sterilisation.
0,5% Hohe Präzision, speziell für Lebensmittel, Getränke und pharmazeut ische saubere Flüssigkeiten.
Kompakte Struktur DN4 ~ DN100 Größe, einfach zu installieren und auf Sanitär leitungen zu warten.
Unterstützt Impuls-, 4-20mA-und RS485-Multisignalübertragung.
Niedriger Strömungs widerstand, stabile Leistung für niedrig viskose Sanitär medien.

Spezifikation von Klemmen turbinen durchfluss messer

Messiges Medium	Verunreinigung sfrei, niedrig viskose, nicht stark korrosive Flüssigkeit
Ausführungs standard	Turbinen durchfluss sensor (JB/T9246-2016)
Verifizierungs regelung	Turbinen durchfluss messer (JJG1037-2008)
Instrumenten kaliber und Verbindungs methode	Klemmen verbindungs typ: DN4-DN200; Clamp Hoop Anschluss typ: DN4-DN100
Genauigkeit klasse und entsprechende Wiederholbar keit	Genauigkeit klasse * 1	± 1% R	± 0,5% R	± 0,2% R (Anpassung erforderlich)
	Wiederholbar keit	≤ 0,33%	≤ 0,17%	≤ 0,07%
Bereichs verhältnis	6:1, 10:1, 20:1
Verifizierungs bedingungen	Verifizierungs gerät	Standard-Messgerät für die Flüssigkeits fluss überprüfung; Flüssigkeitsdurchfluss‑Prüfeinrichtung nach der Statik‑Massenmethode
	Umweltbedingungen	Außenlufttemperatur: 20℃; Relative Luftfeuchtigkeit: 65%
Betriebsbedingungen	Medientemperatur	Norm: −20℃~80℃; T: −40℃~180℃
	Außenlufttemperatur	−20℃~60℃
	Relative Luftfeuchtigkeit	5%~90%
	Atmosphärischer Druck	86kPa~106kPa
Ausgangsfunktion	Signalausgang	Pulssignal, 4–20mA‑Signal
	Kommunikationsausgang	RS485‑Kommunikation, HART‑Protokoll
Arbeitsstromversorgung	Externe Stromversorgung	+24VDC, geeignet für 4–20mA‑Ausgang, Pulsausgang, RS485 usw.
	Interne Stromversorgung	CM0, CM4 (1 Satz Lithiumbatterie, 3,6 V, 19 Ah)
Schnittstelle der Signalleitung	Steckertyp N	Hirschmann-Stecker DIN 43650 oder Luftfahrtstecker CX165P
	Vollständige Baureihe	Metallene wasserdichte Klemme mit Innengewinde M20×1,5
Explosionsschutzklasse	ExdIIC T6 Gb
Schutzart	IP65 oder höher (kundenspezifisch)

Diagramm des Klemmen turbinen durchfluss messers

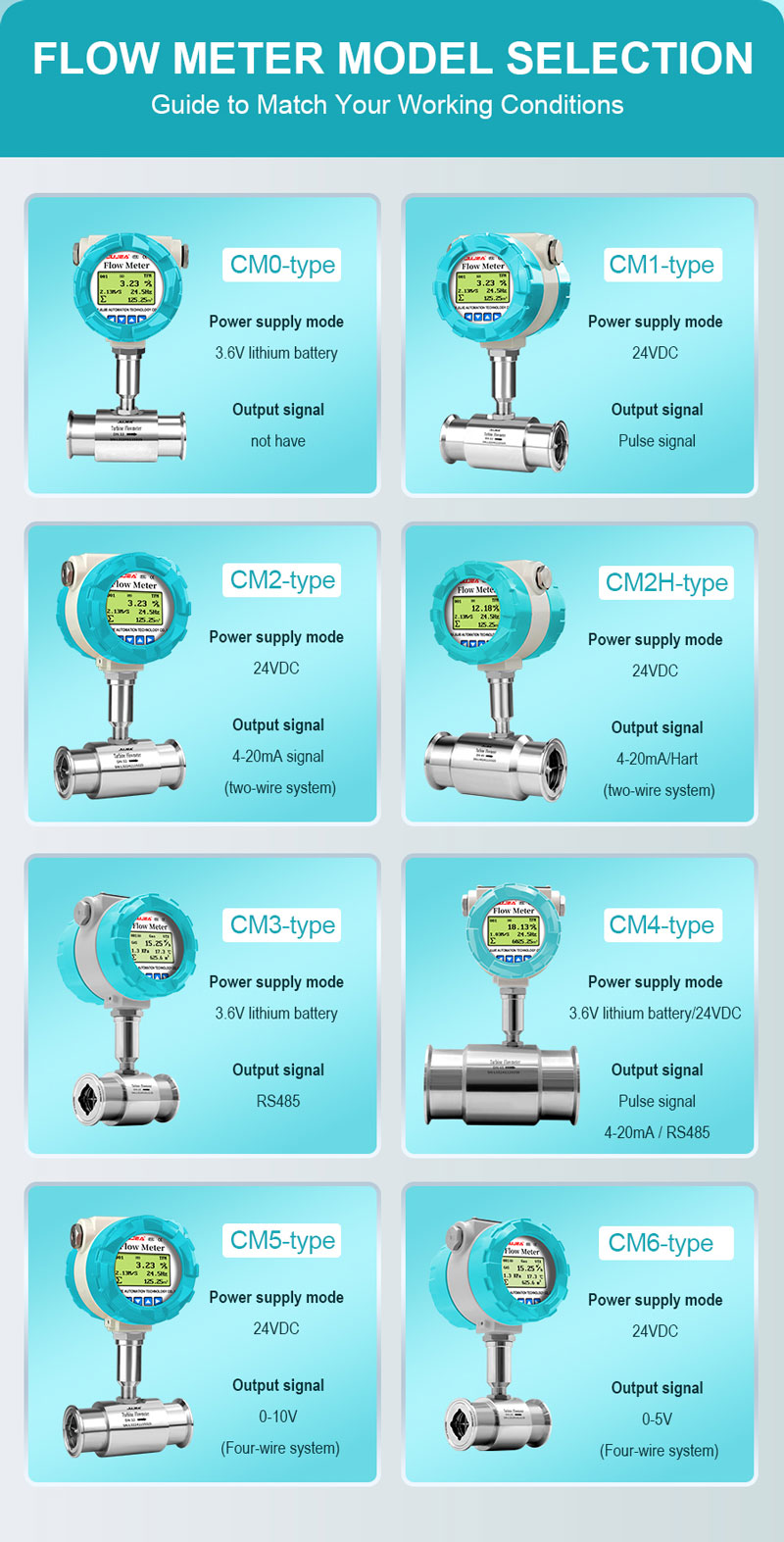

Clamp Turbine Flow Meter for Control and Instrumentation

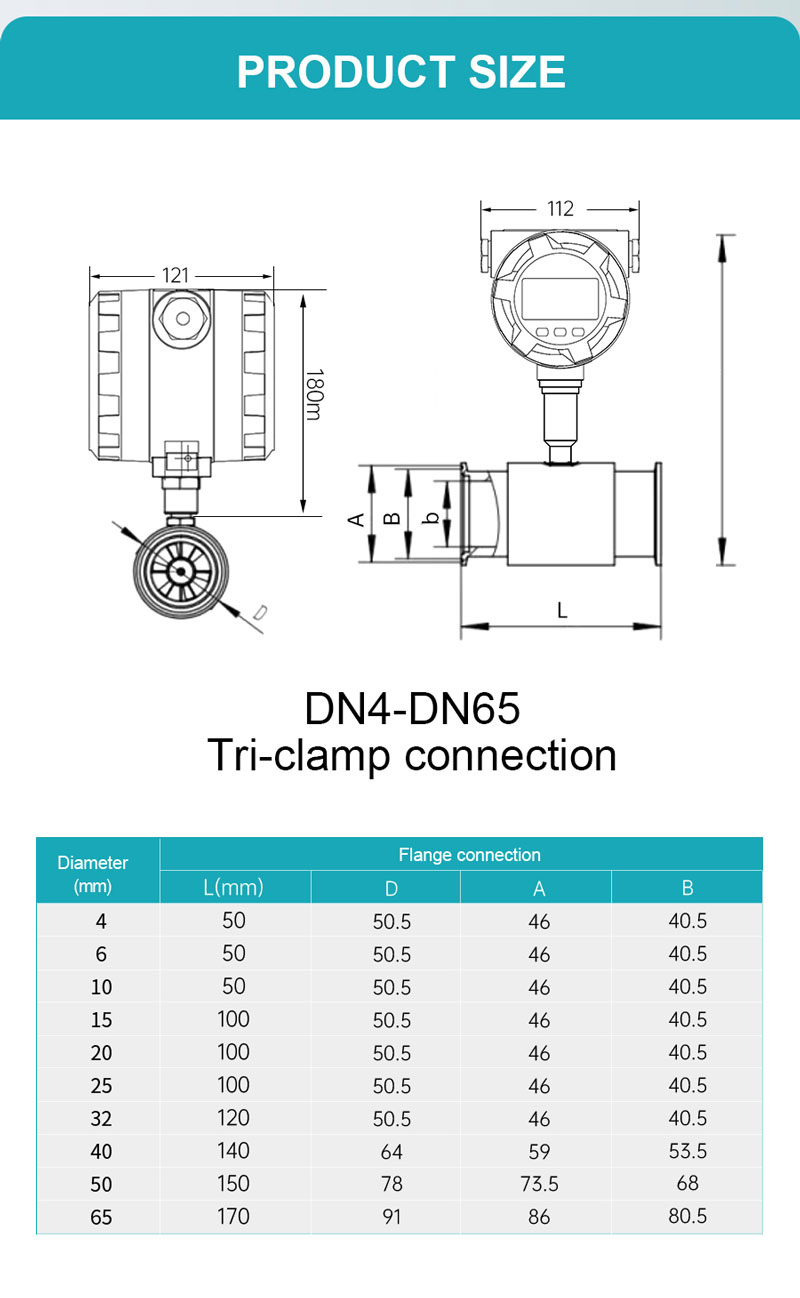

Clamp Turbine Flow Meter for Chemical Process Instrumentation
