Durchfluss messer für Gewinde turbinen

Durchfluss messer für Gewinde flüssigkeits turbinen verfügt über kompakte Gewinde anschlüsse für DN4-DN80 Rohrleitungen. Der Edelstahl körper bietet eine hochpräzise Messung sauberer Flüssigkeiten mit niedriger Viskosität. Es unterstützt die Ausgabe von Impulsen und 4-20mA-, Hart-und RS485-Signalen, ideal für die Messung von Pipelines mit geringer Bohrung für Kraftstoff-, Wasser-und Lösungsmittel.

Merkmale des Durchfluss messers für Gewinde turbinen

Kompakte Struktur mit kleinem Gewinde, geeignet für die Installation von DN4 ~ DN50 für schmale Rohrleitungen.
Hohe Genauigkeit und gute Wiederholbar keit für saubere, niedrig viskose flüssige Medien.
Edelstahl benetzt Teile mit guten milden Korrosions beständigkeit.
Bequeme Gewinde montage ohne kompliziertes Flansch schweißen.
Mehrere Signal ausgänge: Puls, 4-20mA und RS485 optional.
Geringer Druckverlust, leichte und einfache Demontage für die Wartung.
Optionales explosions sicheres Design für kleine chemische Brennstoffe Pipelines.

Spezifikation des Durchfluss messers für Gewinde turbinen

Messiges Medium	Verunreinigung sfrei, niedrig viskose, nicht stark korrosive Flüssigkeit
Ausführungs standard	Turbinen durchfluss sensor (JB/T9246-2016)
Verifizierungs regelung	Turbinen durchfluss messer (JJG1037-2008)
Instrumenten kaliber und Verbindungs methode	Thread-Verbindungs typ: DN4-DN50
Gewindes pezifi kation	Herkömmliche Spezifikation	Britisches Rohr gewinde (Außengewinde)
	Sonstige Spezifikationen	Innengewinde, Kugel gewinde, NPT-Gewinde,
Genauigkeit klasse und entsprechende Wiederholbar keit	Genauigkeit klasse * 1	± 1% R	± 0,5% R	± 0,2% R (Anpassung erforderlich)
	Wiederholbar keit	≤ 0,33%	≤ 0,17%	≤ 0,07%
Bereichs verhältnis	6:1, 10:1, 20:1
Verifizierungs bedingungen	Verifizierungs gerät	Standard-Messgerät für die Flüssigkeits fluss überprüfung; statische Masse Methode Flüssigkeits fluss Verifizierungs gerät
	Umwelt bedingungen	Umgebungs temperatur: 20 ° c; Relative Luft feuchtigkeit: 65%
Betriebs bedingungen	Mittlere Temperatur	Standard: -20 ° c ~ 80 ° c; T: -40 ° C ~ 180 ° C
	Umgebungs temperatur	-20 ° C ~ 60 ° C
	Relative Luft feuchtigkeit	5% ~ 90%
	Atmosphären druck	86Kpa ~ 106Kpa
Ausgangs funktion	Signal ausgang	Impuls signal, 4-20mA Signal
	Kommunikation ausgang	RS485 Kommunikation, HART-Protokoll
Arbeits netzteil	Externes Netzteil	+ 24VDC, geeignet für 4-20mA Ausgang, Impuls ausgang, RS485, etc
	Internes Netzteil	CM0, CM4 (1 Satz von 3,6 V 19Ah Lithium-Batterie)
Signal leitungs schnitts telle	N Typ	Hirschmann-Stecker DIN43650 oder Luftfahrt-Stecker CX165P
	Vollständige Serie	Metall-Schnallen-Innengewinde M20 × 1,5
Explosions geschützte Qualität	ExdIIC T6 Gb
Schutzklasse	IP65 oder höher (anpassbar)

Diagramm des Durchfluss messers für Gewinde turbinen

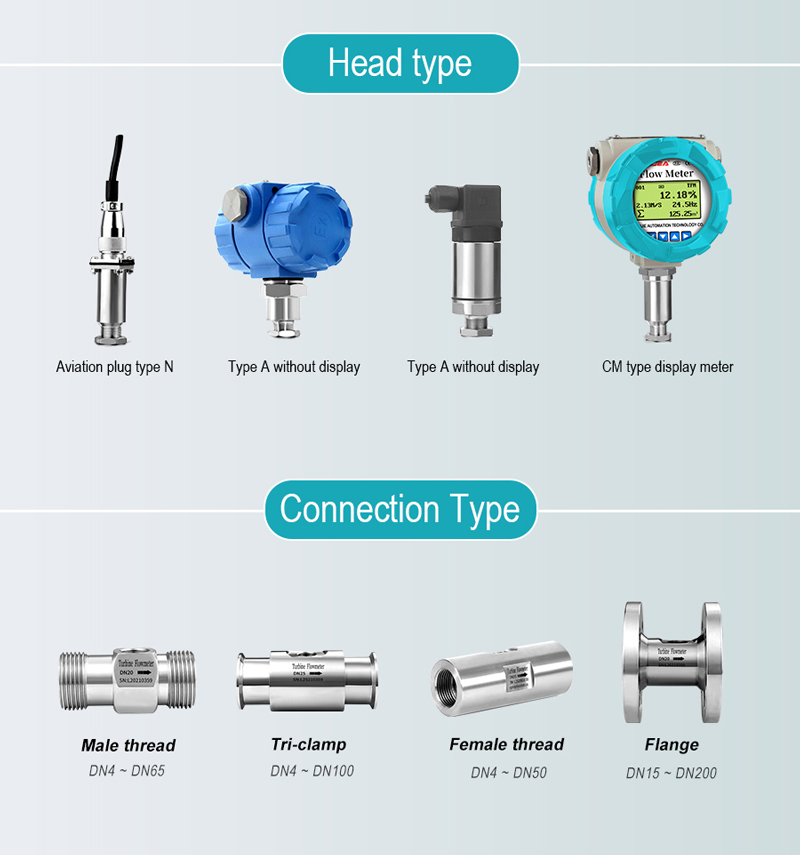

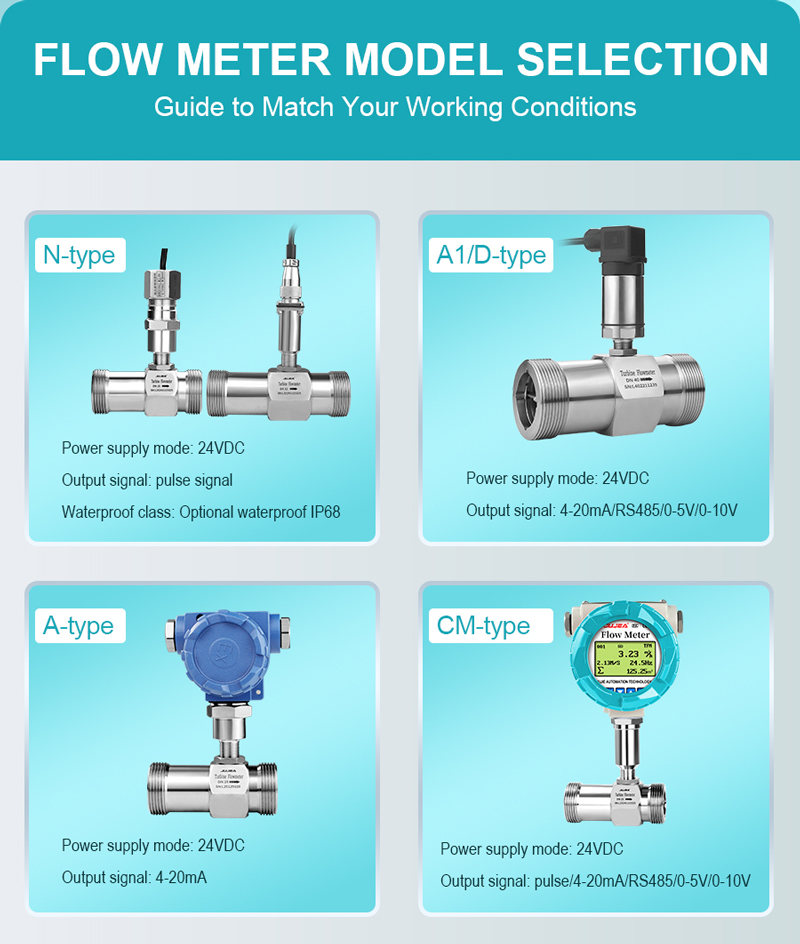

Thread Turbine Flow Meter for Ultrasonic Level Sensor for Water Tank

Thread Turbine Flow Meter for Ultrasonic Level Sensor

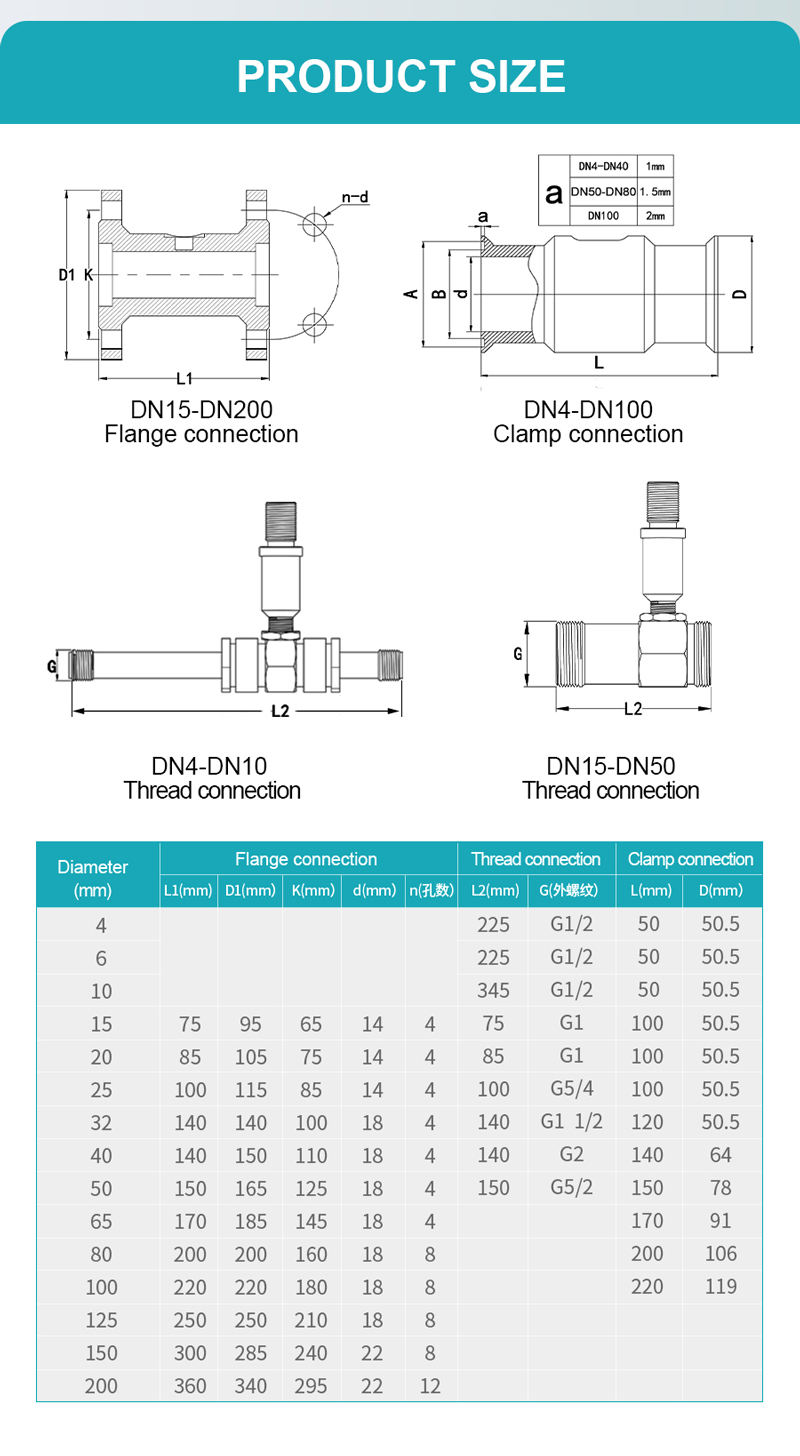

Thread Turbine Flow Meter for Ultrasonic Level Sensor for Tanks
